10.4寸龙腾液晶屏
您现在的位置:首页 > 工业液晶屏 > 龙腾液晶屏 > 10.4寸 >
  • LSA40AT9001
  • LSA40AT9001

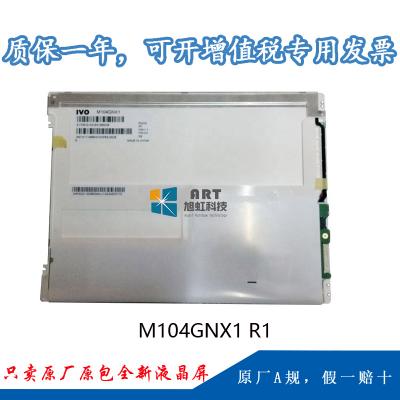

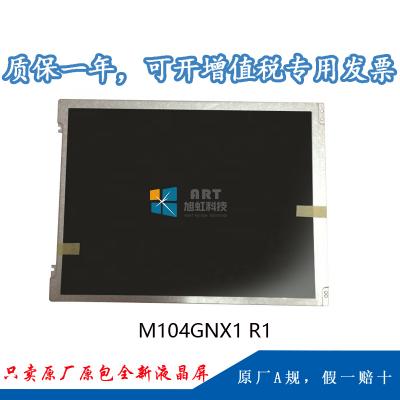

  • 型号:M104GNX1 R1
  • 品牌:龙腾 (IVO)
  • 尺寸:10.4英寸
  • 分辨率:1024(RGB)×768 [XGA]
  • 亮度:350 cd/m² (Typ.)
  • 视角:75/75/75/75 (Typ.)(CR≥10)
  • 接口:LVDS
  • 工作温度: -20 ~ 70 °C
  • 当前生产状态:量产中
技术参数
1、我公司M104GNX1 R1为龙腾光电原厂原装全新液晶屏A规液晶屏;质量符合天马原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,


一、龙腾10.4寸液晶模组M104GNX1 R1 应用特征



基本信息:

品牌

型号

屏幕类型

其它名称

IVO

M104GNX1 R1

a-Si TFT-LCD , 液晶模组

M104GNX1-R1

最大额定:

RoHS

工作温度

存储温度

抗振能力

RoHS

-20 ~ 70 °C

-30 ~ 80 °C

-

适用于:

工业

典型特征:

表面雾面,6/8位灰阶可选,风景模式,白光LED背光,180度翻转显示



二、龙腾10.4寸液晶模组M104GNX1 R1 结构特征

屏幕尺寸:

10.4 吋

像素特征:

分辨率

像素配置

点间距(W×H)

像素间距(W×H)

1024(RGB)×768 , XGA

RGB垂直条状

0.06875×0.20625 mm

0.20625×0.20625 mm

结构尺寸:

显示尺寸(W×H)

可视尺寸(W×H)

外观尺寸(W×H)

外观厚度

211.2×158.4 mm

214.8×162.0 mm

236×176.9 mm

5.7±0.3 mm

外观特征:

物理形状



宽高比

风景肖像

外观样式

平面矩形

4:3 (W : H)

风景模式

-

安装方式:

Face mounting holes (4 pcs) on left,   right bezel

其他特征:

表面防护

重量

表面处理

-

290g (Max.)

雾面,Hard coating (3H)



三、龙腾10.4寸液晶模组M104GNX1 R1 光学特征





基本信息:

亮度(cd/m²)

光学模式

对比度

350 (Typ.)

TN,常白显示,透射式

900:1 (Typ.) (透射)

可视角度(L/R/U/D)

最佳视角

响应速度

75/75/75/75 (Typ.)(CR≥10)

-

16 (Typ.)(Tr+Td) (ms)

色彩性能:

色域

颜色数量

白场色度

50% NTSC (CIE1931)

262K/16.7M (6-bit / 6-bit + Hi-FRC)

Wx:0.310; Wy:0.330

白场变动:

1.25/1.33 (Typ./Max.)(9 points)



四、龙腾10.4寸液晶模组M104GNX1 R1电子特征

功率总耗:

3.72W (Max.)

刷新频率 :

60Hz

翻转扫描

翻转 (180°)



五、龙腾10.4寸液晶模组M104GNX1 R1 信号特征

信号电气:

电流输入

电压输入

功耗

TBD

3.3V(Typ.)

-

接口特征:

位置

类型

信号类型

-

端子

LVDS (1 ch, 6/8-bit)

信号接口:

品牌

型号

数量

脚间距

脚数

脚定义

信盛精工



MSB24013P20HA

1pcs

1.0mm

20pins

LVDS-20P1C8B-080D



六、龙腾10.4寸液晶模组M104GNX1 R1 背光特征



背光特征:

类型

位置

形状

数量

寿命(小时)

是否可换

WLED

侧入式光源

-

-

30K(Min.)

-

接口特征:

位置



类型

WLED驱动

-



端子

含LED驱动器

接口详情:

品牌

型号

数量

脚间距

脚数

脚定义

信盛精工

MSB24038P5A

1pcs

1.25mm

5pins



驱动电气:

电流输入

电压输入

功耗

-

12.0V (Typ.)

2.88W (Max.)
