15寸龙腾液晶屏
您现在的位置:首页 > 工业液晶屏 > 龙腾液晶屏 > 15寸 >
  • LSA40AT9001
  • LSA40AT9001

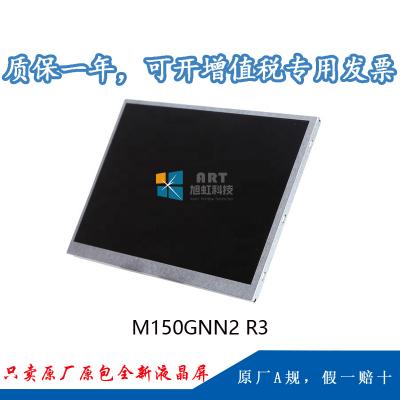

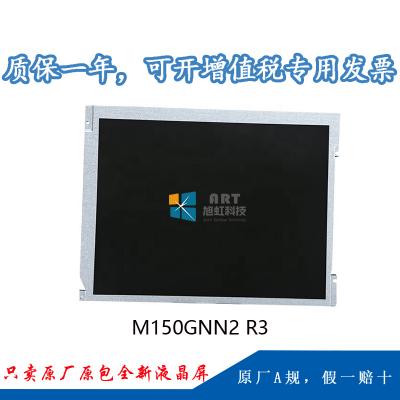

  • 型号:M150GNN2 R3
  • 品牌:龙腾 (IVO)
  • 尺寸:15.0英寸
  • 分辨率:1024(RGB)×768   [XGA]
  • 亮度:420 cd/m² (Typ.)
  • 视角:80/80/80/80 (Typ.)(CR≥10)
  • 接口:LVDS
  • 工作温度:-10 ~ 65 °C
  • 当前生产状态:量产中
技术参数
1、我公司M150GNN2 R3为龙腾光电原厂原装全新液晶屏A规液晶屏;质量符合天马原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,


一、龙腾15寸液晶模组M150GNN2 R3 应用特征



基本信息:

品牌

型号

屏幕类型

其它名称

IVO

M150GNN2 R3

a-Si TFT-LCD , 液晶模组

M150GNN2-R3

最大额定:

RoHS

工作温度

存储温度

抗振能力

RoHS

-10 ~ 65 °C

-20 ~ 70 °C

-

适用于:

工业

典型特征:

表面雾面,广视角,风景模式,白光LED背光,   180°翻转显示



二、龙腾15寸液晶模组M150GNN2 R3结构特征

屏幕尺寸:

15吋

像素特征:

分辨率

像素配置

点间距(mm)

像素间距(mm)

1024(RGB)×768 ,   XGA

RGB垂直条状

0.099×0.297   (H×V)

0.297×0.297   (H×V)

结构尺寸:

显示尺寸(mm)

可视尺寸(mm)

外观尺寸(mm)

外观厚度

304.128(W)×228.096(H)   mm

307.4(W)×231.3(H)   mm

326.5(W)×253.5(H)   mm

12.0 (Typ.) mm

外观特征:

物理形状

宽高比

风景肖像

外观样式

平面矩形

4:3 (W : H)

风景模式



安装方式:

Side mounting   holes (4-M3) on left, right bezel

其他特征:

表面防护

重量

表面处理

-

1.20Kgs (Max.)

雾面,Hard coating (3H)



三、龙腾15寸液晶模组M150GNN2 R3 光学特征





基本信息:

亮度(cd/m²)

光学模式

对比度

420 (Typ.)

TN,常白显示,透射式

800:1 (Typ.) (透射)

可视角度(L/R/U/D)

最佳视角

响应速度

80/80/80/80   (Typ.)(CR≥10)

6 o'clock

16 (Typ.)(Tr+Td)   ms

色彩性能:

色域

颜色数量

白场色度

70% NTSC   (CIE1931)

16.2M (6-bit +   FRC)

Wx:0.305; Wy:0.325

白场变动:

1.25/1.33   (Typ./Max.)(9 points)



四、龙腾15寸液晶模组M150GNN2 R3电子特征

刷新频率 :

60Hz

功率总耗:

8.8W (Typ.)

翻转扫描:

翻转 (180°)



五、龙腾15寸液晶模组M150GNN2 R3信号特征

信号电气:

电流输入

电压输入

功耗

250mA (Max.)

3.3V(Typ.)

1.3W (Max.)

接口特征:

位置

类型

信号类型

-

端子

LVDS (1 ch,   6-bit)

信号接口:

品牌

型号

数量

脚间距

脚数

脚定义

信盛精工

MSB240420HD

1pcs

1.25mm

20pins





六、龙腾15寸液晶模组M150GNN2 R3背光特征



背光特征:

类型

位置

形状

数量

寿命(小时)

是否可换

WLED

侧入式光源

3串

10S3P

30K(Min.)

-

接口特征:

位置



类型

端子

-



端子

含LED驱动器

接口详情:

品牌

型号

数量

脚间距

脚数

脚定义

信盛精工

MSB24038P5A

1pcs

1.25mm

5pins



驱动电气:

电流输入

电压输入

-

10.8/12.0/12.6V   (Min./Typ./Max.)

功率消耗

7.5W (Max.)



七、龙腾15寸液晶模组M150GNN2 R3包装详情

包装箱:

每箱数量

重量

包装箱尺寸

14pcs/箱

18.0 Kgs

406×331×343 mm
