10.1寸友达液晶屏
您现在的位置:首页 > 工业液晶屏 > 友达液晶屏 > 10.1寸 >
  • LSA40AT9001
  • LSA40AT9001

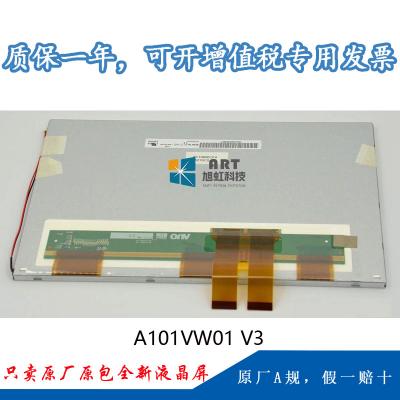

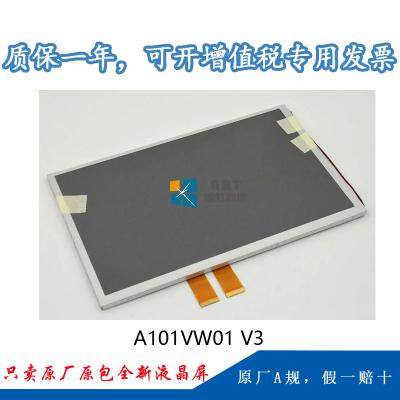

  • 型号:A101VW01 V3
  • 品牌:友达 (AUO)
  • 尺寸:10.1英寸
  • 分辨率:800×480
  • 亮度:300cd/m²(Typ.)
  • 视角:65/65/45/65 (Typ.)(CR≥10)
  • 接口:RGB
  • 工作温度:-10 ~ 60 °C
  • 当前生产状态:量产中
技术参数

1、我公司A101VW01 V3为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年。


一、友达10.1寸工业液晶模组A101VW01 V3应用特征

基本信息:

品牌

型号

屏幕类型

其它名称

友达

A101VW01 V3

a-Si TFT-LCD , 液晶模组

-

最大额定:

RoHS

工作温度

存储温度

抗振能力

RoHS

-10 ~ 60 °C

-20 ~ 70 °C

-

适用于:

数码相框,便携式DVD,工业

典型特征:

表面雾面,风景模式,白光LED背光,宽屏,上/下/左/右翻转显示



二、友达10.1寸工业液晶模组A101VW01 V3结构特征

屏幕尺寸:

10.1吋

像素特征:

分辨率

像素配置

点间距(mm)

像素间距(mm)

800(RGB)×480 ,   WVGA

RGB垂直条状

0.0915×0.2745 mm   (H×V)

0.2745×0.2745 mm   (H×V)

结构尺寸:

显示尺寸(H×V)

可视尺寸(H×V)

外观尺寸(H×V)

外观厚度(mm)

219.6×131.76 mm   (H×V)

221.6×133.76 mm   (H×V)

235×145.9 mm   (H×V)

5.24 (Typ.) mm

外观特征:

物理形状

宽高比

风景肖像

外观样式

平面矩形

15:9 (H:V)

风景模式

-

安装孔位:

Side mounting holes (6-M2) on left, right   bezel

其他参数:

重量

表面处理

315g

雾面



三、友达10.1寸工业液晶模组A101VW01 V3光学特征





基本信息:

亮度(cd/m²)

光学模式

对比度

350 cd/m² (Typ.)

TN,常白显示,透射式

500:1 (Typ.) (透射)

可视角度(L/R/U/D)

最佳视角

响应速度

65/65/45/65   (Typ.)(CR≥10)

6 o'clock

12/18   (Typ.)(Tr/Td) (ms)

色度

Wx:0.310;   Wy:0.330

色彩性能:

色域

颜色数量

亮度均匀性

48% NTSC   (CIE1931)

262K (6-bit)

1.33/1.43   (Typ./Max.)(9 points)



四、友达10.1寸工业液晶模组A101VW01 V3电子特征

刷新频率:

60Hz

翻转扫描:

翻转 (水平/垂直)

功率总耗:

2.64W (Typ.)

时序控制 (T-CON) :

Need external   T-CON



五、友达10.1寸工业液晶模组A101VW01 V3信号详情

信号电气:

输入电流

3/32.5/0.231/0.244mA   (Typ.)(ICC/IDD/IGH/IGL)

输入电压

3.3/8.8/15/-7.0V   (Typ.)(VCC/AVDD/VGH/VGL)

信号逻辑电压

0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC

信号接口

Parallel RGB (1   ch, 6-bit)

接口特征:

位置

-

类型

FPC

信号详情:

品牌

型号

脚距

脚数

数量

脚定义



0.5mm

30pins

2 pcs

-



 六、友达10.1寸工业液晶模组A101VW01 V3发光详情

灯管特征:

灯管类型

WLED

数量

3S11P

位置

侧入式光源(底部)

可换性

-

灯管形状

阵列

灯管寿命

20K(Min.)

WLED电气 :

输入电压

输入电流

功率消耗

12.0V (Typ.)

220mA (Typ.)

2.64W (Typ.)

接口特征:

位置

-

类型

端子

灯管驱动:

接口详情:

品牌

型号

脚间距

脚数

数量

接口定义

朝富

JT1025



2 pins

1 pcs

BLE-2PINS-AC



七、友达10.1寸工业液晶模组A101VW01 V3包装特征

包装箱:

数量

重量

尺寸

20 pcs / box

10.0 Kgs

520×340×250 mm   (L×W×H)


提示:以上
A101VW01 V3所有参数值均依据规格书手动录入,已尽力减少错误,但不能保证的完全正确。开发使用请以液晶屏规格书为准!
