2、正常使用下，液晶屏自售出之日起予以保修1年，

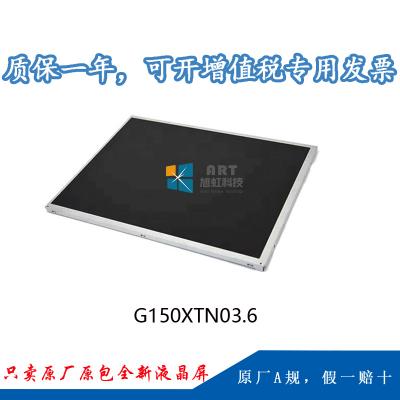

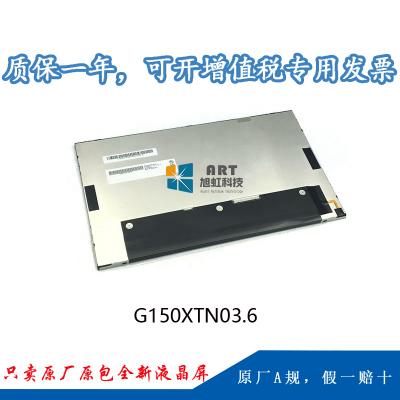

一 、友达15寸工业G150XTN03.6应用详情
|
基础信息： |
制造商 |
友达（AUO） |
型号 |
G150XTN03.6 |
|
类型 |
a-Si TFT-LCD , 液晶模组 |
应用产品 |
工业 |
|
|
屏幕尺寸 |
15.0” |
|||
|
应用环境： |
工作温度 |
0 ~65 °C |
存储温度 |
-20 ~ 65 °C |
|
ROHS |
ROHS |
抗振性能 |
1.5G (14.7 m/s²) |
|
|
典型特征： |
表面雾面，6/8位灰阶可选，风景模式，白光LED背光，背光寿命大于5万小时，信号端子正装 |
|||
二 、友达15寸工业G150XTN03.6结构详情
|
像素特征： |
解析度 |
1024(RGB)×768 , XGA |
点间距 |
0.099×0.297(W×H) mm |
|
像素排列 |
RGB垂直条状 |
像素间距 |
0.297×0.297(W×H) mm |
|
|
结构尺寸： |
显示区域(mm) |
304.128(W)×228.096(H) mm |
开口区域(mm) |
313.55(W)×237.25(H) mm |
|
外观尺寸(mm) |
326.5(W)×253.5(H) mm |
外观厚度(mm) |
10.0 (Max.) mm |
|
|
外观特征 ： |
物理性质 |
平面矩形 |
外观样式 |
- |
|
宽高比 |
4:3 (H:V) |
风景肖像 |
风景模式 |
|
|
安装方式： |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其他细节 |
重量 |
1.10Kgs (Max.) |
表面处理 |
雾面，Hard coating (3H) |
三、友达15寸液晶模组G150XTN03.6 光学详情
|
基础信息： |
显示亮度 |
250 cd/m² (Typ.) |
对比度 |
500:1 (Typ.) (透射) |
|
可视角度 |
45/45/20/40 (Typ.)(CR≥10) |
显示模式 |
TN，常白显示，透射式 |
|
|
推荐视角 |
- |
响应时间（ms） |
5.7/2.3 (Typ.)(Tr/Td) (ms) |
|
|
色彩性能 |
白色坐标 |
Wx:0.313; Wy:0.329 |
支持颜色 |
262K/16.2M (6-bit / 6-bit + FRC) |
|
色域 |
60% NTSC (CIE1931) |
亮度均匀性 |
1.25/1.33 (Typ./Max.)(9points) |
四、友达15寸工业G150XTN03.6电子详情
|
帧频率 : |
60Hz |
|
翻转扫描 : |
No |
|
功率总耗： |
7.5W (Typ.) |
五、友达15寸工业G150XTN03.6信号详情
|
信号电气： |
输入电流 |
0.9/1.5A (Typ./Max.) |
输入电压 |
3.3V (Typ.) |
||
|
功率消耗 |
3.0/5.0W (Typ./Max.) |
信号接口 |
LVDS (1 ch, 6/8-bit) |
|||
|
接口特征： |
位置 |
背面 |
类型 |
端子 |
||
|
信号详情 |
品牌 |
型号 |
脚距 |
脚数 |
数量 |
脚定义 |
|
SMB240420HD |
20pins |
1pcs |
||||
六、友达15寸工业G150XTN03.6发光详情
|
灯管特征： |
灯管类型 |
WLED |
数量 |
- |
位置 |
侧入式光源(底部) |
|
可换性 |
No |
灯管形状 |
- |
灯管寿命 |
50K(Min.) (Hours) |
|
|
接口特征： |
位置 |
- |
类型 |
端子 |
||
|
灯管驱动： |
含LED驱动器 |
|||||
|
驱动电气： |
输入电压 |
12.0±1.2V |
输入电流 |
0.375A (Typ.) |
||
|
功耗 |
4.5/5.0W (Typ./Max.) |
|||||
七、友达15寸液晶模组G150XTN03.6 包装详情
|
包装箱： |
数量 |
尺寸 (L×W×H) |
重量 |
|
19pcs / 箱 |
430×370×350 mm |
20 Kgs |
提示：以上G150XTN03.6 所有参数值均依据规格书手动录入，已尽力减少错误，但不能保证的完全正确。开发使用请以液晶屏规格书为准!
