15寸友达液晶屏
您现在的位置:首页 > 工业液晶屏 > 友达液晶屏 > 15寸 >
  • LSA40AT9001
  • LSA40AT9001

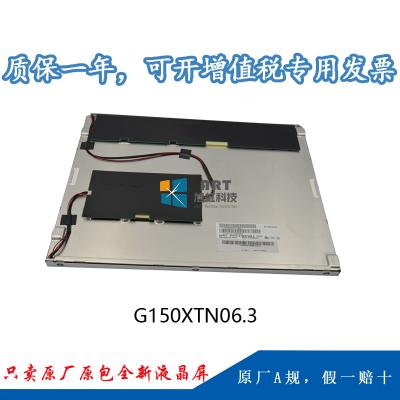

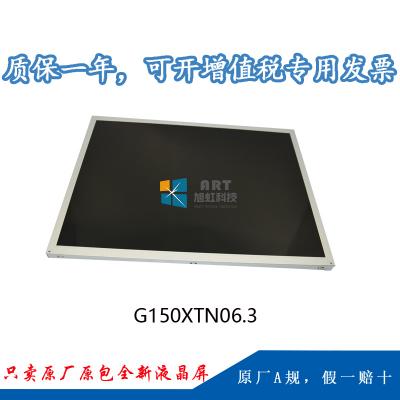

  • 型号:G150XTN06.3
  • 品牌:友达 (AUO)
  • 尺寸:15.0英寸
  • 分辨率:1024×768
  • 亮度:1600 cd/m² (Typ.)
  • 视角:80/80/70/80 (Typ.)(CR≥10)
  • 接口:LVDS
  • 工作温度:-30 ~ 70 °C
  • 当前生产状态:量产中
技术参数
1、我公司G150XTN06.3 为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,



一 、友达15寸工业G150XTN06.3 应用详情

基础信息:

制造商

友达(AUO)

型号

G150XTN06.3

类型

a-Si   TFT-LCD , 液晶模组

应用产品

工业,户外高亮

屏幕尺寸

15.0”

应用环境:

工作温度

-30   ~70°C

存储温度

-30~   70 °C

ROHS

ROHS

抗振性能



典型特征:

6/8位灰阶可选,广视角,风景模式,宽温,超高亮度阳光下可读,白光LED背光,信号端子正装, 背光寿命大于5万小时



二 、友达15寸工业G150XTN06.3 结构详情







像素特征:

解析度

1024(RGB)×768   , XGA

点间距

像素排列

RGB垂直条状

像素间距

0.297×0.297(W×H)   mm



结构尺寸:

显示区域

304.128(W)×228.096(H)   mm

开口区域(mm)

307.4(H)   × 231.3(V)mm

外观尺寸

326.5(W)×253.5(H)   mm

外观厚度(mm)

13.0   (Max.) mm

外观特征 :

物理性质

平面矩形

外观样式

-

宽高比

4:3   (H:V)

风景肖像

风景模式

安装方式:

Side   mounting holes (4-M3) on left, right bezel

其他细节

重量

1.32Kgs   (Typ.)

表面处理

Hard   coating (2H),抗反射处理



三、友达15寸液晶模组G150XTN06.3 光学详情





基础信息:

显示亮度

1600   cd/m² (Typ.)

对比度

800:1   (Typ.) (透射)

可视角度

80/80/70/80   (Typ.)(CR≥10)

显示模式

TN,常白显示,透射式

推荐视角

-

响应时间(ms)

5.7/2.3   (Typ.)(Tr/Td) (ms)

色彩性能:

白色坐标

Wx:0.311;   Wy:0.322

支持颜色

262K/16.2M   (6-bit / 6-bit + FRC)

色域

60%   NTSC (CIE1931)

亮度均匀性

1.25/1.33   (Typ./Max.)(9points)

显示性能:

阳光下可视性





四、友达15寸工业G150XTN06.3 电子详情

帧频率 :

60Hz

翻转扫描 :

No

功率总耗 :

27.89W   (Typ.)



五、友达15寸工业G150XTN06.3 信号详情

信号电气:

输入电流

450/750mA   (Typ./Max.)

输入电压

3.3V   (Typ.)

功率消耗

1.49/2.48W   (Typ./Max.)

信号接口

LVDS   (1 ch, 6/8-bit)

接口特征:

位置

背面



类型

端子

信号详情

品牌

型号

脚距

脚数

数量

脚定义

信盛精工

MSB240420E

1.25mm

20pins

1pcs

LVDS-20P1C8B-135A



六、友达15寸工业G150XTN06.3 发光详情

灯管特征:

灯管类型

WLED

数量

-

位置

侧入式光源(顶部和底部)

可换性

No

灯管形状

-

灯管寿命

50K(Min.)   (Hours)

接口特征:

位置

-

类型

端子

灯管驱动:

含LED驱动器

驱动电气:

输入电压

12.0V



输入电流

1.65A   (Typ.)

功耗

19.8W   (Typ.)



七、友达15寸液晶模组G150XTN06.3 包装详情

包装箱:

数量

尺寸 (L×W×H)

重量

13pcs   / 箱

430×370×350   mm (L×W×H)

-
