17寸友达液晶屏
您现在的位置:首页 > 工业液晶屏 > 友达液晶屏 > 17寸 >
  • LSA40AT9001
  • LSA40AT9001

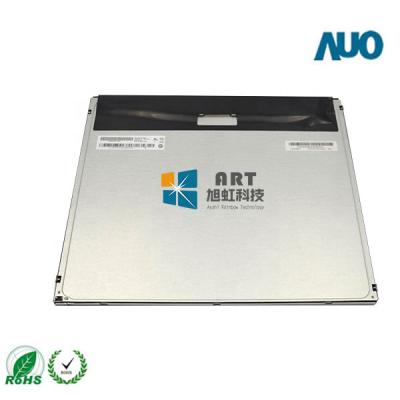

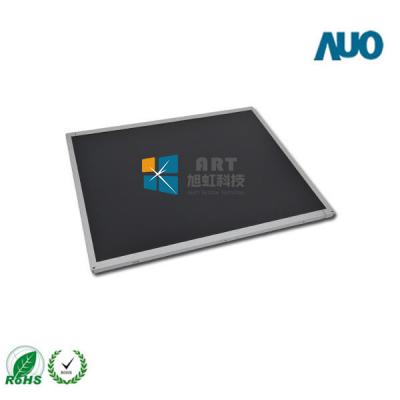

  • 型号:M170ETN01.1
  • 品牌:友达 (AUO)
  • 尺寸:17.0英寸
  • 分辨率:1280×1024
  • 亮度:250 cd/m² (Typ.)
  • 视角:85/85/80/80 (Typ.)(CR≥10)
  • 接口:LVDS
  • 工作温度:0 ~ 50 °C
  • 当前生产状态: 量产中
技术参数

一、友达液晶模组M170ETN01.1 应用详情

基础信息: 制造商 友达(AUO) 型号 M170ETN01.1
类型 a-Si TFT-LCD , 液晶模组 应用产品 电脑显示器
对角尺寸 17.0" 别名 M170ETN01 V1
应用环境 : 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C
RoHS RoHS 抗振性能 -
典型特征 : 表面雾面,广视角,风景模式,白光LED背光,信号端子正装



二、友达液晶模组M170ETN01.1 结构详情

像素特征 : 解析度 1280(RGB)×1024 , SXGA 点间距(mm) 0.088×0.264 (H×V)
像素排列 RGB垂直条状  像素间距(mm) 0.264×0.264 (H×V)
结构尺寸 : 显示区域(mm) 337.92(H) × 270.336(V) 开口区域(mm) 341.72(H) × 274.14(V)
外观尺寸(mm) 358.5(H) × 296.5(V) 外观厚度(mm) 7.7/10.8 (Typ./Max.)
外观特征 : 物理形状 平面矩形 外观样式 -
宽高比 5:4 (H:V) 风景肖像 风景模式
安装方式 : Side mounting holes (4-M3) on left, right bezel
其它参数 : 重量 1.27Kgs (Typ.) 表面处理 雾面,Hard coating (3H)



三、友达液晶模组M170ETN01.1 光学详情


基础信息 :
显示亮度 250 cd/m² (Typ.) 对比度 1000:1 (Typ.) (透射)
可视角度 85/85/80/80 (Typ.)(CR≥10) 显示模式 TN,常白显示,透射式
推荐视角 6 o'clock 响应时间(ms) 3.8/1.2 (Typ.)(Tr/Td)
色彩性能 : 白色坐标 Wx:0.313; Wy:0.329 支持颜色 16.7M (6-bit + Hi-FRC)
色温 6485K 亮度均匀性 1.25/1.33 (Typ./Max.)(9 points)
1931色域 : NTSC比值 73% sRGB覆盖率 96%
Adobe RGB覆盖率 74% DCI-P3覆盖率 76%
Rec.2020覆盖率 54% 色域说明 sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)



四、友达液晶模组M170ETN01.1 电子详情

帧频率 : 60Hz
翻转扫描 : No
功率总耗 : 8.4W (Typ.)



五、友达液晶模组M170ETN01.1 信号详情

信号电气 : 电压供应 5.0V (Typ.) 电流供应 0.6/0.72A (Typ./Max.)
功率消耗 3.0/3.6W (Typ./Max.)
信号类型 : LVDS (2 ch, 8-bit) 逻辑电压 -
接口特征 : 位置 背面 类型 端子
接口详情 : 品牌 型号 脚距 脚数 数量 脚定义
信盛精工 MSCKT2407P30HB 1.0 mm 30 pins 1 pcs BLE-6PINS-CCAACC



六、友达液晶模组M170ETN01.1 光源详情

光源特征: 光源类型 WLED 数量 9S4P 位置 侧入式光源(底部)
是否可换 - 形状 4串 寿命 30K(Min.) Hours
灯管电气 : 电压供应 27±1.8V 电流供应 50/55mA (Typ./Max.)
功率消耗 5.4/5.8W (Typ./Max.)
接口特征 : 位置 背面 类型 端子
接口详情 : 品牌 型号 脚距 脚数 数量 脚定义
恩得利 3707K-S06N-21R 1.0 mm 6 pins 1 pcs BLE-6PINS-CCAACC
光源驱动 :



七、友达液晶模组M170ETN01.1 包装详情

包装箱 :

数量

重量 尺寸
8 pcs / box 13.45 Kgs 434×278×390 mm (L×W×H)
