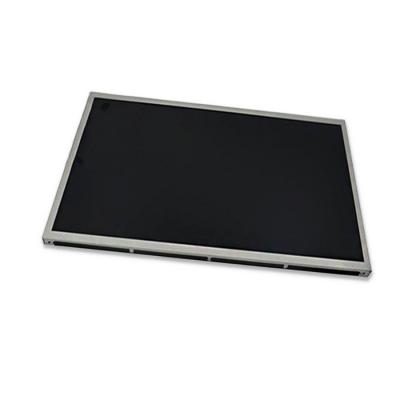

基本信息 : |
面板品牌 |
友达（AUO） |
面板型号 |
G185HAN01.4 |
|
面板尺寸 |
18.5英寸 |
面板应用 |
工业 |
|
|
面板类型 |
a-Si TFT-LCD , 液晶模组 |
|||
|
工作环境 : |
工作温度 |
-20 ~ 60 °C |
存储温度 |
-20 ~ 60 °C |
|
RoHS状态 |
RoHS |
耐振动性 |
1.5G (14.7 m/s²) |
|
|
典型特征 : |
Srgb,超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，表面雾面 |
|||
二、友达液晶模组G185HAN01.4结构详情
|
像素特征 :
|
像素数量 |
1920(RGB)×720 |
点间距(W×H) |
0.071×0.213 mm |
|
像素布局 |
RGB垂直条状 |
像素间距(W×H) |
0.213×0.213 mm [119PPI] |
|
|
结构尺寸 : |
显示区域 |
408.96(W)×230.04(H) mm |
可视区域 |
412.56(W)×233.64(H) mm |
|
外观尺寸 |
412.56(W)×233.64(H) mm |
外观厚度 |
8.03/11.83 (Typ./Max.) mm |
|
|
外观特征 : |
外观形状 |
平面矩形 |
风景肖像 |
风景模式 |
|
宽高比 |
16:9 (H:V) |
外观样式 |
- |
|
|
安装孔位 : |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其它特征 : |
重量 |
1.60Kgs (Typ.) |
表面处理 |
雾面，Hard coating (3H)，抗反射处理 |
三、友达液晶模组G185HAN01.4 光学详情
|
基本信息 : |
面板亮度(cd/m²) |
1800 (Typ.) |
对比度 |
1000:1 (Typ.) (透射) |
|
可视角度 |
89/89/89/89 (Typ.)(CR≥10) |
光学模式 |
AHVA，常黑显示，透射式 |
|
|
最佳视角 |
全视角 |
反应时间 |
10/10 (Typ.)(Tr/Td) ms |
|
|
色彩性能 : |
白色色度 |
Wx:0.299; Wy:0.315 |
显示颜色 |
16.7M (8-bit) |
|
色温 |
7502K |
亮度变动 |
1.18/1.25 (Typ./Max.)(9 points) |
|
|
1931色域 : |
NTSC比值 |
73% |
sRGB覆盖率 |
99% |
|
Adobe RGB覆盖率 |
76% |
DCI-P3覆盖率 |
76% |
|
|
Rec.2020覆盖率 |
55% |
色域说明 |
sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
|
|
显示性能 : |
阳光下可视性 |
是 |
透射率 |
- |
四、友达液晶模组G185HAN01.4电子详情
|
工作频率 : |
60Hz |
|
翻转扫描 : |
No |
|
功率总耗: |
52.5W (Max.) |
五、友达液晶模组G185HAN01.4 背光详情
|
背光特征 : |
灯管类型 |
WLED |
数量 |
9S7P×2CN |
灯管寿命 |
50K (Min.) 小时 |
|||
|
是否可换 |
No |
灯管形状 |
7串×2端子 |
位置 |
侧入式光源(顶部和底部) |
||||
|
灯管电气 :
|
电压输入 |
27.0/30.6V (Typ./Max.) |
电流输入 |
94mA (Typ.) |
|||||
|
功率消耗 |
35.53/40.27W (Typ./Max.) |
||||||||
|
接口特征 : |
类型 |
端子 |
位置 |
- |
灯管驱动 |
含LED驱动器 |
|||
|
接口详情 : |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接口定义 |
|||
|
日压端子 |
SM08B-GHH-TB(HF) |
1.25mm |
8pins |
1pcs |
|||||
|
驱动电气 : |
输入电压 |
21.8/24/26.4V (Min./Typ./Max.) |
输入电流 |
1.8/2A (Typ./Max.) |
|||||
|
功率消耗 |
43.2/48W (Typ./Max.) |
||||||||
六、友达液晶模组G185HAN01.4 信号详情
|
信号电气 : |
输入电流 |
0.6/0.9A (Typ./Max.) |
输入电压 |
5.0V (Typ.) |
|||||
|
功率消耗 |
3.0/4.5W (Typ./Max.) |
信号接口 |
eDP (2 Lanes) |
||||||
|
接口特征 : |
类型 |
端子 |
位置 |
屏体上部中间 |
|||||
|
端子详情 : |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接口定义 |
|||
|
I-PEX |
20765-030E-11A |
0.5mm |
30pins |
1pcs |
|||||
七、友达液晶模组G185HAN01.4包装详情
|
包装箱 : |
数量 |
重量 |
尺寸 (L×W×H) |
|
8 pcs / 箱 |
12.3 Kgs |
520×365×360 mm |
