18.5寸友达液晶屏
您现在的位置:首页 > 工业液晶屏 > 友达液晶屏 > 18.5寸 >
  • LSA40AT9001
  • LSA40AT9001

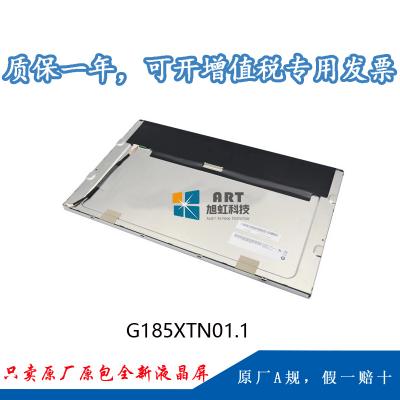

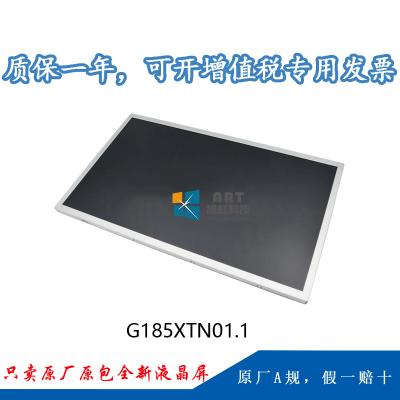

  • 型号:G185XTN01.1
  • 品牌:友达 (AUO)
  • 尺寸:18.5英寸
  • 分辨率:1366(RGB)×768(WXGA)
  • 亮度:450 cd/m² (Typ.)
  • 视角:85/85/80/80 (Typ.)(CR≥10)
  • 接口:eDP
  • 工作温度:0 ~ 60 °C
  • 当前生产状态:量产中
技术参数
1、我公司G185XTN01.1为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,



一 、友达18.5寸工业液晶模组G185XTN01.1应用详情



基础信息:

制造商

友达(AUO)

型号

G185XTN01.1

类型

a-Si   TFT-LCD , 液晶模组

应用产品

工业

屏幕尺寸

18.5”

应用环境:

工作温度

0 ~ 60 °C

存储温度

-20 ~ 60 °C

ROHS

ROHS

抗振性能



典型特征:

广色域,表面雾面,广视角,风景模式,白光LED背光,信号端子正装,宽屏,背光寿命大于5万小时



二 、友达18.5寸工业液晶模组G185XTN01.1结构详情

像素特征:

解析度

1366(RGB)×768   , WXGA

点间距

0.100×0.300   (H×V)mm

像素排列

RGB垂直条状

像素间距

0.300×0.300mm   (H×V)

结构尺寸:

显示区域

409.8(H)   × 230.4(V)mm

开口区域

413.4(H)   × 234.0(V)mm

外观尺寸

430.4(H)   × 254.7(V)mm

外观厚度

10.6±0.5 mm

外观特征 :

物理性质

平面矩形

外观样式

-

宽高比

16:9   (H:V)

风景肖像

风景模式

安装方式:

Side   mounting holes (4-M3) on left, right bezel

其他参数:

重量

1.44Kgs (Max.)

表面处理

雾面,Hard coating (3H)



三、友达18.5寸工业液晶模组G185XTN01.1光学详情

基础信息:

显示亮度

450   cd/m² (Typ.)

对比度

1000:1   (Typ.) (透射)

可视角度

85/85/80/80   (Typ.)(CR≥10)

显示模式

TN,常白显示,透射式

推荐视角

-

响应时间

8 (Typ.)(Tr+Td) ms

色彩性能:

白色坐标

Wx:0.313;   Wy:0.329

支持颜色

16.7M   (6-bit + Hi-FRC)

色域

72%   NTSC (CIE1931)

亮度均匀性

1.43/1.54   (Typ./Max.)(9 points)



四、友达18.5寸工业液晶模组G185XTN01.1电子详情

帧频率 :

60Hz

翻转扫描 :

No

功率总耗 :

8.88W   (Typ.)



五、友达18.5寸工业液晶模组G185XTN01.1信号详情

信号电气:

输入电流

0.45/0.54A   (Typ./Max.)

输入电压

5.0V   (Typ.)

功率消耗

2.25/2.7W (Typ./Max.)

信号接口

eDP (1 Lane)

接口特征:

位置

背面



类型

端子

信号详情:

品牌

型号

脚距

脚数

数量

脚定义

I-PEX

20455-030E-12

0.5mm

30pins

1pcs

EDP-30P1L-030A



六、友达18.5寸工业液晶模组G185XTN01.1发光详情

灯管特征:

灯管类型

WLED

数量

-

位置

侧入式光源

可换性

-

灯管形状

-

灯管寿命

50K(Typ.)   (Hours)

接口特征:

位置

背面

类型

包含在屏信号接口中

灯管驱动:

含LED驱动器

驱动电气:

输入电压

12.0±1.2V



输入电流

0.53/0.64A (Typ./Max.)

功耗

6.63/7.68W (Typ./Max.)



七、友达18.5寸工业液晶模组G185XTN01.1包装详情

包装箱:

数量

尺寸 (L×W×H)

重量

8pcs   / 箱

520×280×355   mm (L×W×H)

15   Kgs
