19寸友达液晶屏
您现在的位置:首页 > 工业液晶屏 > 友达液晶屏 > 19寸 >
  • LSA40AT9001
  • LSA40AT9001

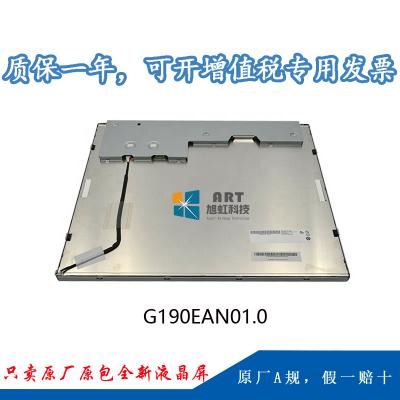

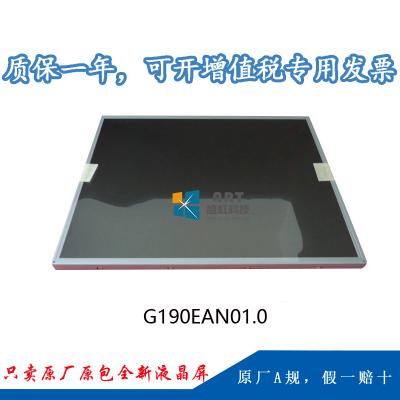

  • 型号:G190EAN01.0
  • 品牌:友达 (AUO)
  • 尺寸:19.0英寸
  • 分辨率:1280(RGB)×1024 [SXGA]
  • 亮度:300 cd/m² (Typ.)
  • 视角:89/89/89/89 (Typ.)(CR≥10)
  • 接口:LVDS
  • 工作温度:0 ~ 50 °C
  • 当前生产状态:量产中
技术参数
1、我公司G190EAN01.0为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,



一、友达19寸全视角液晶模组G190EAN01.0应用详情

基本信息:

制造商

友达(AUO)

型号

G190EAN01.0

类型

液晶模组     a-Si TFT-LCD

应用产品

工业,医疗影像

对角尺寸

19”



应用环境:

工作温度

0 ~ 50 °C

存储温度

-20 ~ 60 °C

ROHS

ROHS

耐振动性

1.5G (14.7 m/s²)

典型特征:

广色域,表面雾面,广视角,风景模式,白光LED背光,背光寿命大于5万小时,信号端子正装



二、友达19寸全视角液晶模组G190EAN01.0结构详情

像素特征:

解析度

1280(RGB)×1024 , SXGA

点间距

0.098×0.294 mm (H×V)

像素排列

RGB垂直条状

像素间距

0.294×0.294 mm (H×V)

结构尺寸:

显示区域

376.32×301.056 mm (H×V)

开口区域

380.32(W)×305.06(H) mm

外观尺寸

396×324 mm (H×V)

外观厚度

9.0/17.5 (Typ./Max.) mm

外观特征:

物理形状

平面矩形

外观形状

-

宽高比

r

5:4 (H:V)

风景肖像

风景模式

安装方式:

Side mounting holes (4-M3) on left, right bezel

其它参数:

重量

1.55Kgs (Typ.)

表面处理

雾面



三、友达19寸全视角液晶模组G190EAN01.0光学详情



基本信息:

显示亮度

300 cd/m² (Typ.)

对比度

1000:1 (Typ.) (透射)

可视角度

89/89/89/89(Typ.)(CR≥10)

显示模式

AHVA,常黑显示,透射式

最佳视角

全视角

响应时间

13/12 (Typ.)(Tr/Td) ms



色彩性能:

白色坐标

X:0.313; Y:0.329

支持颜色

16.7M (8-bit)

色域

72% NTSC (CIE1931)

亮度均匀性

1.25/1.33 (Typ./Max.)(9 points)



四、友达19寸全视角液晶模组G190EAN01.0电子详情

翻转扫描 :

No

刷新频率:

60Hz

功率总耗

17.9W (Typ.)



五、友达19寸全视角液晶模组G190EAN01.0光源详情

光源特征: 光源类型 WLED 光源形状 6串 位置 侧入式光源(底部)
数量 9S6P 是否可换 - 灯管寿命 50K(Typ.)(Hours)
灯管电气: 电压供应 28.75V (Typ.)   电流供应 80mA (Typ.)
功率消耗 13.8/16.2W (Typ./Max.)
驱动电气: 电压输入  12.0±1.2V 电流输入 1.2A (Typ.)
功耗 14.4/15.8W (Typ./Max.)
接口特征: 类型 端子
灯管驱动: 含LED驱动器



六、友达19寸全视角液晶模组G190EAN01.0信号详情

信号系统 :

LVDS (2 ch, 8-bit)

信号逻辑电压

-

信号电气:

电压输入

5.0V(Typ.)

电流输入

0.7/0.9A (Typ./Min.)

功耗

3.5/4.5W (Typ./Max.)

接口特征:

类型

端子

位置

背面

端子详情:

品牌

型号

脚间距

脚数

数量

接口定义

航空电子

FI-XB30SSL-HF15

1.0 mm

30 pins

1 pcs

LVDS-30P2C8B-190A



七、友达19寸全视角液晶模组G190EAN01.0包装详情

包装箱 :

数量

重量

尺寸 (L×W×H)

6 pcs / 箱

17.0 Kgs

476×274×413 mm
