2、正常使用下，液晶屏自售出之日起予以保修1年，

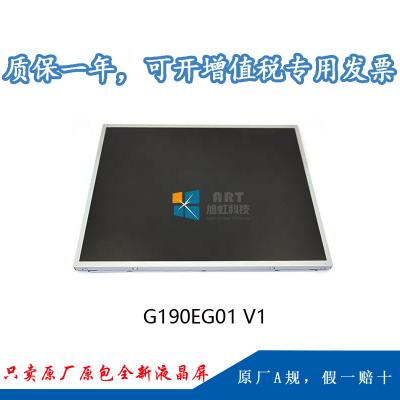

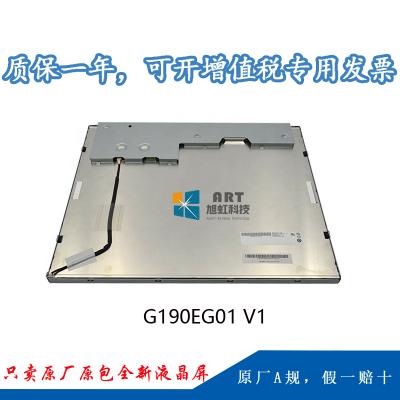

一 、友达19寸工业液晶模组G190EG01 V1应用详情
|
基础信息： |
制造商 |
友达（AUO） |
型号 |
G190EG01 V1 |
|
类型 |
a-Si TFT-LCD , 液晶模组 |
应用产品 |
工业,游戏 |
|
|
屏幕尺寸 |
19” |
|||
|
应用环境： |
工作温度 |
0 ~ 50 °C |
存储温度 |
-20 ~ 60 °C |
|
ROHS |
ROHS |
抗振性能 |
1.5G (14.7 m/s²) |
|
|
典型特征： |
广色域，表面雾面，广视角，风景模式，白光LED背光，信号端子正装，背光寿命大于5万小时 |
|||
二 、友达19寸工业液晶模组G190EG01 V1结构详情
|
像素特征： |
解析度 |
1280(RGB)×1024 , SXGA |
点间距 |
0.098×0.294 (H×V)mm |
|
像素排列 |
RGB垂直条状 |
像素间距 |
0.294×0.294 mm (H×V) |
|
|
结构尺寸： |
显示区域 |
376.32(W)×301.056(H) mm |
开口区域 |
380.32(W)×305.06(H) mm |
|
外观尺寸 |
380.32(W)×305.06(H) mm |
外观厚度 |
18.3 (Max.) mm |
|
|
外观特征 ： |
物理性质 |
平面矩形 |
外观样式 |
- |
|
宽高比 |
5:4 (H:V) |
风景肖像 |
风景模式 |
|
|
安装方式： |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其他参数： |
重量 |
1.67Kgs (Typ.) |
表面处理 |
雾面，Hard coating (3H) |
三、友达19寸工业液晶模组G190EG01 V1光学详情
|
基础信息： |
显示亮度 |
350 cd/m² (Typ.) |
对比度 |
1000:1 (Typ.) (透射) |
|
可视角度 |
85/85/80/80(Typ.)(CR≥10) |
显示模式 |
TN，常白显示，透射式 |
|
|
推荐视角 |
- |
响应时间 |
3.6/1.4 (Typ.)(Tr/Td) |
|
|
色彩性能： |
白色坐标 |
X:0.313; Y:0.329 |
支持颜色 |
16.7M (6-bit + Hi-FRC) |
|
色域 |
72% NTSC (CIE1931) |
亮度均匀性 |
1.25/1.33(Typ./Max.)(9 points) |
四、友达19寸工业液晶模组G190EG01 V1电子详情
|
帧频率 : |
60Hz |
|
翻转扫描 : |
No |
|
功率总耗 : |
20.55W (Typ.) |
五、友达19寸工业液晶模组G190EG01 V1信号详情
|
信号电气： |
输入电流 |
0.94/1.1A (Typ./Max.) |
输入电压 |
5.0V (Typ.) |
||
|
功率消耗 |
4.7/5.5W (Typ./Max.) |
信号接口 |
LVDS (2 ch, 8-bit) |
|||
|
接口特征： |
位置 |
背面 |
类型 |
端子 |
||
|
信号详情： |
品牌 |
型号 |
脚距 |
脚数 |
数量 |
脚定义 |
|
禾昌 |
187034-30091 |
1.0mm |
30pins |
1pcs |
LVDS-30P2C8B-190A |
|
六、友达19寸工业液晶模组G190EG01 V1发光详情
|
灯管特征： |
灯管类型 |
WLED |
数量 |
- |
位置 |
侧入式光源 |
|
可换性 |
- |
灯管形状 |
- |
灯管寿命 |
50K(Typ.) (Hours) |
|
|
接口特征： |
位置 |
背面 |
类型 |
端子 |
||
|
灯管驱动： |
含LED驱动器 |
|||||
|
驱动电气： |
输入电压 |
12.0V |
输入电流 |
1.15/1.25A (Typ./Max.) |
||
|
功耗 |
13.8/15W (Typ./Max.) |
|||||
七、友达19寸工业液晶模组G190EG01 V1包装详情
|
包装箱： |
数量 |
尺寸 (L×W×H) |
重量 |
|
6pcs / 箱 |
476×274×413 mm |
16.5 Kgs |
