19寸友达液晶屏
您现在的位置:首页 > 工业液晶屏 > 友达液晶屏 > 19寸 >
  • LSA40AT9001
  • LSA40AT9001

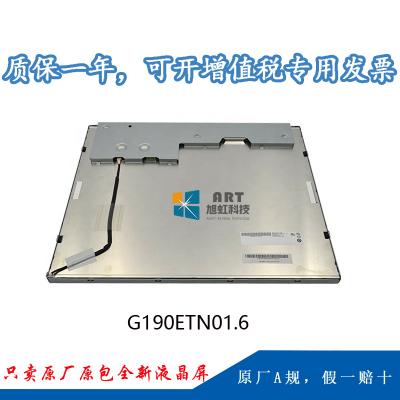

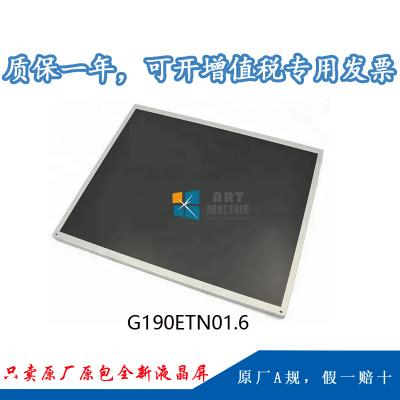

  • 型号:G190ETN01.6
  • 品牌:友达 (AUO)
  • 尺寸:19.0英寸
  • 分辨率:1280(RGB)×1024[SXGA]
  • 亮度:1600 cd/m² (Typ.)
  • 视角:85/85/80/80 (Typ.)(CR≥10)
  • 接口:LVDS
  • 工作温度:-30 ~ 70 °C
  • 当前生产状态:已停产
技术参数
1、我公司G190ETN01.6为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,



一、友达19寸户外超高亮液晶模组G190ETN01.6 应用详情

基本信息:

制造商

友达(AUO)

型号

G190ETN01.6

类型

液晶模组     a-Si TFT-LCD

应用产品

工业,户外高亮

对角尺寸

19”



应用环境:

工作温度

-30 ~ 70 °C

存储温度

-30 ~ 70 °C

ROHS

ROHS

耐振动性

1.5G (14.7 m/s²)

典型特征:

广视角,宽温,风景模式,超高亮度,白光LED背光,背光寿命大于5万小时,信号端子正装



二、友达19寸户外超高亮液晶模组G190ETN01.6结构详情

像素特征:

解析度

1280(RGB)×1024 , SXGA

点间距

0.098×0.294 mm (H×V)

像素排列

RGB垂直条状

像素间距

0.294×0.294 mm (H×V)

结构尺寸:

显示区域

376.32×301.056 mm (H×V)

开口区域

379.72×304.46 mm (H×V)

外观尺寸

396×324 mm (H×V)

外观厚度

16.43/26.69 (Typ./Max.) mm

外观特征:

物理形状

平面矩形

外观形状

-

宽高比

5:4 (H:V)

风景肖像

风景模式

安装方式:

Side mounting holes (4-M4) on left, right bezel

其它参数:

重量

2.12Kgs (Typ.)

表面处理

Hard coating (2H),抗反射处理



三、友达19寸户外超高亮液晶模组G190ETN01.6光学详情



基本信息:

显示亮度

1600 cd/m² (Typ.)

对比度

1000:1 (Typ.) (透射)

可视角度

85/85/80/80 (Typ.)(CR≥10)

显示模式

TN,常白显示,透射式

最佳视角

-

响应时间

10 (Typ.)(Tr+Td) ms

色彩性能:

白色坐标

X:0.313; Y:0.329

支持颜色

16.7M (6-bit + Hi-FRC)

色域

70% NTSC (CIE1931)

亮度均匀性

1.25/1.33 (Typ./Max.)(9 points)

显示性能:

阳光下可视性





四、友达19寸户外超高亮液晶模组G190ETN01.6电子详情

翻转扫描 :

No

刷新频率:

60Hz

功率总耗

48W (Typ.)



五、友达19寸户外超高亮液晶模组G190ETN01.6光源详情

光源特征:

光源类型

WLED

光源形状

-

位置

侧入式光源

数量

-

是否可换

-

灯管寿命

50K(Typ.) (Hours)

灯管电气:

电压供应

12±1.2V

电流供应

3.54A (Typ.)

功率消耗

40/44W (Typ.)

接口特征:

类型

端子

灯管驱动:

含LED驱动器



六、友达19寸户外超高亮液晶模组G190ETN01.6信号详情

信号系统 :

LVDS (2 ch, 8-bit)

信号逻辑电压

-

信号电气:

电压输入

5.0V(Typ.)



电流输入

1.0/1.2A (Typ./Max.)

功耗

6.0W (Max.)

接口特征:

类型

端子

位置

背面

端子详情:

品牌

型号

脚间距

脚数

数量

接口定义

广濑电机

DF14H-30P-1.25H

1.25 mm

30 pins

1 pcs

LVDS-30P2C8B-200A



七、友达19寸户外超高亮液晶模组G190ETN01.6 包装详情

包装箱 :

数量

重量

尺寸 (L×W×H)

9 pcs / 箱

19.0 Kgs

489×293×420 mm
