1、我公司G215HAN01.2为友达光电原厂原装全新液晶屏A规液晶屏；质量符合原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

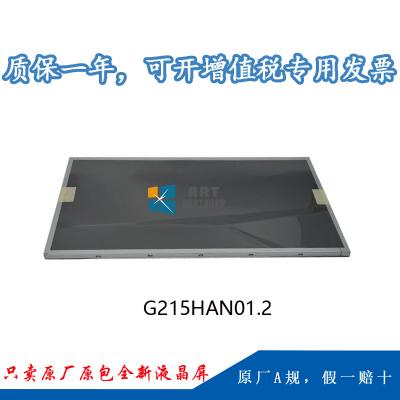

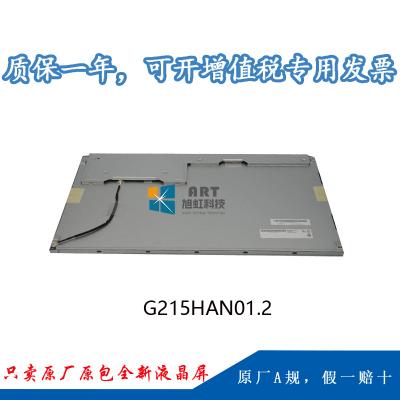

一、友达21.5寸液晶模组G215HAN01.2应用详情
|
基本信息： |
制造商 |
友达（AUO） |
型号 |
G215HAN01.2 |
|
类型 |
液晶模组 a-Si TFT-LCD |
应用产品 |
工业，医疗影像, |
|
|
对角尺寸 |
21.5” |
|||
|
应用环境： |
工作温度 |
0 ~ 60 °C |
存储温度 |
-20 ~ 60 °C |
|
ROHS |
ROHS |
耐振动性 |
||
|
典型特征： |
广色域，表面雾面，广视角，风景模式，白光LED背光，背光寿命大于5万小时，信号端子倒装，宽屏 |
|||
二、友达21.5寸液晶模组G215HAN01.2结构详情
|
像素特征： |
解析度 |
1920(RGB)×1080 , FHD |
点间距 |
0.08265×0.24795 mm (H×V) |
|
像素排列 |
RGB垂直条状 |
像素间距 |
0.24795×0.24795 mm (H×V) |
|
|
结构尺寸： |
显示区域 |
476.064(H) × 267.786(V) mm |
开口区域 |
479.8(H) × 271.3(V)mm |
|
外观尺寸 |
497.6(H) × 292.2(V)mm |
外观厚度 |
11.0 (Max.) mm |
|
|
外观特征： |
物理形状 |
平面矩形 |
外观形状 |
- |
|
宽高比 |
16:9 (H:V) |
风景肖像 |
风景模式 |
|
|
安装方式： |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其它参数： |
重量 |
1.74Kgs (Typ.) |
表面处理 |
雾面，Hard coating (3H) |
三、友达21.5寸液晶模组G215HAN01.2光学详情
|
基本信息： |
显示亮度 |
350 cd/m² (Typ.) |
对比度 |
1000:1 (Typ.) (透射) |
|
可视角度 |
89/89/89/89(Typ.)(CR≥10) |
显示模式 |
AHVA，常黑显示，透射式 |
|
|
最佳视角 |
全视角 |
响应时间 |
12/10 (Typ.)(Tr/Td) (ms) |
|
|
色彩性能： |
白色坐标 |
X:0.313; Y:0.329 |
支持颜色 |
16.7M (6-bit + Hi-FRC) |
|
色域 |
72% NTSC (CIE1931) |
亮度均匀性 |
1.18/1.25 (Typ./Max.)(9 points) |
四、友达21.5寸液晶模组G215HAN01.2电子详情
|
翻转扫描 : |
No |
|
刷新频率： |
60Hz |
|
功率消耗： |
11.68W (Typ.) |
五、友达21.5寸液晶模组G215HAN01.2光源详情
| 光源特征： | 光源类型 | WLED | 光源形状 | - | 位置 | 侧入式光源 |
| 数量 | - | 是否可换 | - | 灯管寿命 | 50K(Typ.)（Hours） | |
| 驱动电气： | 电压输入 | 33.5±1.1V | 电流输入 | 0.28/0.32A (Typ./Max.) | ||
| 功耗 | 9.38/11.1W (Typ./Max.) | |||||
| 接口特征： | 类型 | 端子 | ||||
| 灯管驱动： | 无 | |||||
六、友达21.5寸液晶模组G215HAN01.2信号详情
|
信号系统 : |
LVDS (2 ch, 8-bit) |
信号逻辑电压 |
- |
|||
|
信号电气： |
电压输入 |
5.0V(Typ.) |
电流输入 |
0.46/0.55A (Typ./Max.) |
||
|
功耗 |
2.3/2.75W (Typ./Max.) |
|||||
|
接口特征： |
类型 |
端子 |
位置 |
背面 |
||
|
端子详情： |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接口定义 |
|
信盛精工 |
MSBKT2407P30HB |
1.0 mm |
30 pins |
1 pcs |
LVDS-30P2C8B-160A |
|
七、友达21.5寸液晶模组G215HAN01.2包装详情
|
包装箱 : |
数量 |
重量 |
尺寸 (L×W×H) |
|
8pcs / 箱 |
10.8Kgs |
580×275×385 mm |
