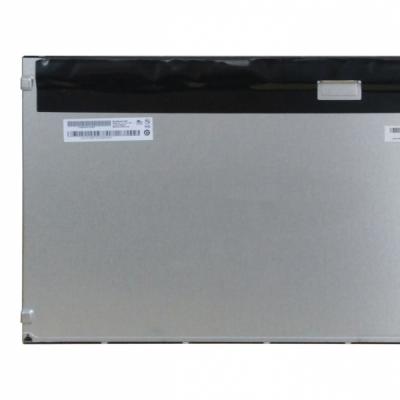

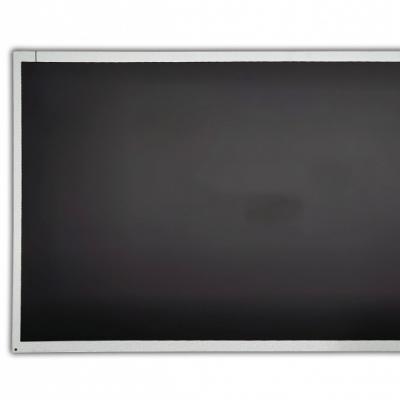

类型

a-Si TFT-LCD , 液晶模组

应用产品

数字标牌

对角尺寸

21.5”

应用环境 :

存储温度

-20 ~ 60 °C

工作温度

-10 ~ 50 °C

RoHS

RoHS

抗振性能

1.5G (14.7 m/s²)

典型特征 :

风景模式/肖像模式，白光LED背光，端子正装，表面雾面

像素排列

RGB垂直条状

像素间距(mm)

0.24825×0.24825 (H×V)  [102PPI]

结构尺寸 :

显示区域(mm)

476.64(H) × 268.11(V)

开口区域(mm)

479.8(H) × 271.31(V)

外观尺寸(mm)

495.6(H) × 292.2(V)

外观厚度(mm)

7.4/11.0 (Typ./Max.)

外观特征 :

物理形状

平面矩形

外观样式

-

宽高比

16:9 (H:V)

风景肖像

风景 / 肖像模式

安装方式 :

Side mounting holes (4-M3) on left, right bezel

其它参数 :

重量

1.67Kgs (Typ.)

表面处理

雾面，Hard coating (3H)

可视角度

89/89/89/89 (Typ.)(CR≥10)

显示模式

VA，常黑显示，透射式

推荐视角

全视角

响应时间(ms)

13/5 (Typ.)(Tr/Td)

色彩性能 :

白色坐标

Wx:0.313; Wy:0.329

支持颜色

16.7M (8-bit)

色温

6485K

亮度均匀性

1.25/1.33 (Typ./Max.)(9 points)

1931色域 :

NTSC比值

74%

sRGB覆盖率

96%

Adobe RGB覆盖率

74%

DCI-P3覆盖率

77%

Rec.2020覆盖率

55%

色域说明

sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)

翻转扫描 :

No

功率总耗 :

15.2W (Typ.)

功率消耗

3.1/3.7W (Typ./max.)

信号类型 :

LVDS (2 ch, 8-bit)

逻辑电压

-

接口特征 :

位置

背面

类型

端子

接口详情 :

品牌

型号

脚距

脚数

数量

脚定义

禾昌

AL230F-A0G1D-P

1.0 mm

30 pins

1 pcs

LVDS-30P2C8B-160A

是否可换

-

形状

4串

寿命

30K (Min.) Hours

灯管电气 :

电压供应

46.5/51V (Typ./Max.)

电流供应

65/72mA (Typ./Max.)

功率消耗

12.1/13.3W (Typ./Max.)

接口特征 :

位置

背面

类型

端子

接口详情 :

品牌

型号

脚距

脚数

数量

脚定义

恩得利

3707K-S06N-21R

1.0 mm

6 pins

1 pcs

BLE-6PINS-CCAACC

光源驱动 :

无

11 pcs / box

22.1Kgs (Typ.)

406×281×651 mm (L×W×H)
