1、我公司G043FW01 V0为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);
2、正常使用下，液晶屏自售出之日起予以保修1年

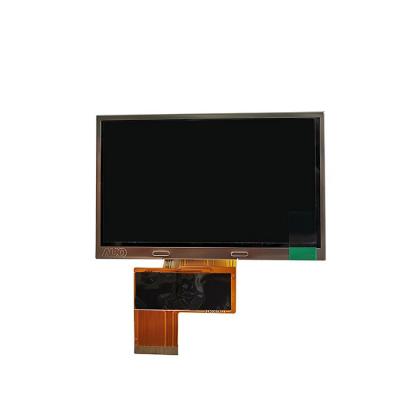

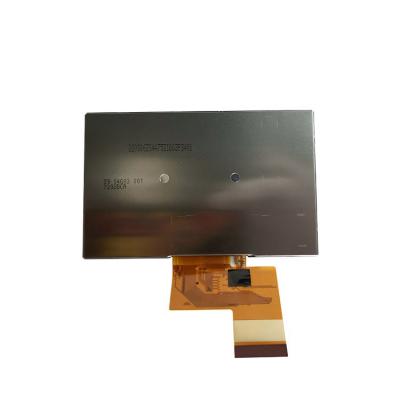

一、友达4.3寸工业液晶模组G043FW01 V0基本参数|
品牌： |
友达 (AUO) |
型号名称 |
G043FW01 V0 |
|
屏幕尺寸： |
4.3 inch |
屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
|
分辨率： |
480(RGB)×272 [WQVGA] |
像素配置 |
RGB垂直条状 |
|
显示尺寸： |
95.04(横)×53.856(竖) mm |
外观尺寸 |
105.7(横)×67.4(竖) mm |
|
可视尺寸： |
100.8(横)×58.71(竖) mm |
表面处理 |
雾面，Hard coating (3H) |
|
亮度： |
450 cd/m² (Typ.) |
对 比 度 |
400:1 (Typ.) (透射) |
|
最佳角度： |
6 o'clock |
光学模式 |
TN，常白显示，透射式 |
|
可视角度： |
65/65/50/55 (Typ.)(CR≥10) |
响应速度 |
15/20 (Typ.)(Tr/Td) ms |
|
颜色数量： |
16.7M , 50% (CIE1931) |
背光类型 |
WLED , 30K小时 , 无驱动 |
|
屏幕重量： |
68.0g (Max.) |
适用于 |
工业 |
|
刷新频率： |
60Hz |
触摸功能 |
无 |
|
信号系统： |
45 pins Parallel RGB (1 ch, 8-bit) , FPC |
功耗 |
0.73W |
|
供应电压： |
3.3/3.3V (Typ.)(VDD/VDDIO) |
温度范围 |
工作温度: -20 ~ 70 °C 存储温度: -30 ~ 80 °C |
二、友达4.3寸工业液晶模组G043FW01 V0信号详情
|
接口类型： |
Parallel RGB (1 ch, 8-bit) |
信号逻辑电压 |
0≤VIL≤0.3VDDIO; 0.7VDDIO≤VIH≤VDDIO |
|
|
信号电气： |
电压输入 |
3.3/3.3V (Typ.)(VDD/VDDIO) |
电流输入 |
25/20mA (Typ.)(IDD/IDDIO) |
|
FPC详情 : |
脚间距 |
0.5 mm |
数量 |
1 pcs |
|
脚数 |
45 pins |
信号电气功耗 |
0.1/0.15W (Typ./Max.) |
|
三、友达4.3寸工业液晶模组G043FW01 V0背光详情
|
背光类型 |
WLED |
是否可换 |
- |
|
背光数量 |
- |
灯管形状 |
- |
|
背光寿命 |
30K(Min.) (Hours) |
位置 |
侧入式光源 |
|
电压输入 |
26V (Typ.) |
电流输入 |
25mA (Typ.) |
|
背光功耗 |
560mW |
类型 |
端子 |
|
接口位置 |
背光驱动 |
无 |
四、友达4.3寸工业液晶模组G043FW01 V0包装详情
|
包装箱： |
数量 |
重量 |
尺寸 (L×W×H) |
|
90 pcs / 箱 |
11.0±0.5 Kgs |
520×340×250 mm |
提示：以上所有参数值均依据规格书手动录入，已尽力减少错误，但不能保证的完全正确。开发使用请以液晶屏规格书为准!
