类型

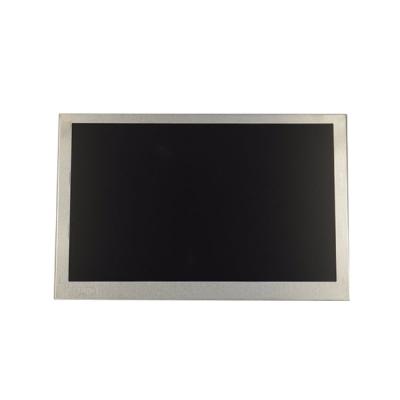

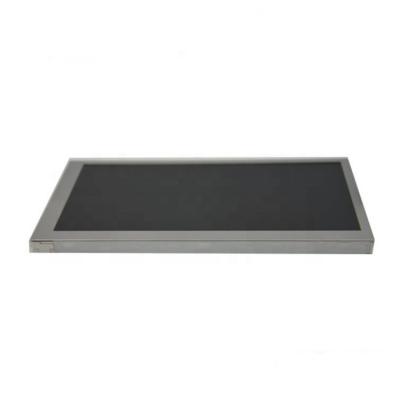

液晶模组     a-Si TFT-LCD

应用产品

工业

对角尺寸

7.0"

应用环境 :

存储温度

-30~ 80 °C

工作温度

-20 ~ 70 °C

RoHS

RoHS

典型特征 :

Srgb,白光LED背光，6/8位灰阶可选，表面雾面

像素排列

RGB水平条状

像素间距(mm)

0.1905×0.1905 (H×V)  [133PPI]

结构尺寸 :

显示区域(mm)

152.4(H) × 91.44(V)

开口区域(mm)

154.2(H) × 93.24(V)

外观尺寸(mm)

166.6(H) × 107(V)

外观厚度(mm)

7.0/10.0 (Typ./Max.)

外观特征 :

物理形状

平面矩形

外观形状

-

宽高比

15:9 (H:V)

风景肖像

风景模式

其它参数 :

重量

160g (Typ.)

表面处理

雾面

可视角度

85/85/85/85 (Typ.)(CR≥10)

显示模式

AHVA，常黑显示，透射式

最佳视角

全视角

响应时间(ms)

11/19 (Max.)(Tr/Td)

色彩性能 :

白色坐标

X:0.313; Y:0.329

支持颜色

262K/16.7M (6-bit / 6-bit + Hi-FRC)

色温

6485K

亮度均匀性

1.43 (Typ.)(9 points)

1931色域 :

NTSC比值

74%

sRGB覆盖率

99%

Adobe RGB覆盖率

76%

DCI-P3覆盖率

77%

Rec.2020覆盖率

55%

色域说明

sRGB (Rec.709, BT.709), Rec.2020   (BT.2020)

翻转扫描 :

No

功率总耗 :

1.4W (Max.)

信号类型 :

LVDS (1 ch, 6/8-bit)

逻辑电压

-

接口特征 :

位置

-

类型

端子

接口详情 :

品牌

型号

数量

脚数

脚距

脚定义

庆良

093G30-00001A-M4

1 pcs

30 pins

1.0 mm

数量

7S2P

是否可换

-

灯管寿命

30K (Min.) 小时

灯管电气 :

电压供应

21.0/23.1V (Typ./Max.)

电流供应

32mA (Typ.)

功耗

672mW (Typ.)

接口特征 :

位置

-

类型

包含在屏信号接口中

背光驱动 :

无

40 pcs / 箱

9.7 Kgs

520×340×250 mm (L×W×H)
