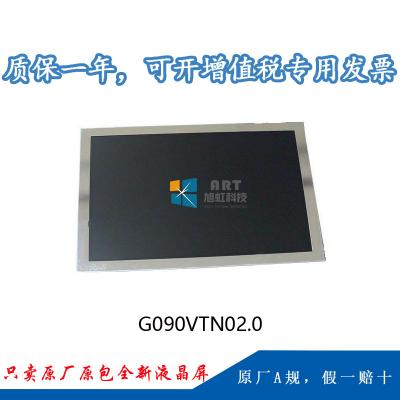

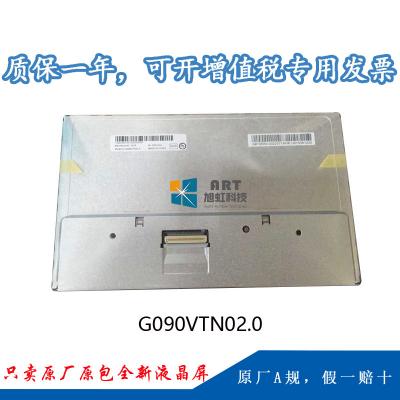

1、我公司G090VTN02.0为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、友达9寸工业液晶屏G090VTN02.0基本参数
|
品牌 |
友达 (AUO) |
型号名称 |
G090VTN02.0 |
|
屏幕尺寸 |
9.0英寸 |
屏幕类型 |
a-Si TFT-LCD, 液晶模组 |
|
分辨率 |
800(RGB)×480 , WVGA |
像素配置 |
RGB垂直条状 |
|
显示尺寸 |
198(宽)×111.696(高) mm |
外观尺寸 |
211.1(宽)×128.4(高) ×7.1(厚) mm |
|
可视尺寸 |
201.0(宽)×114.7(高) mm |
表面处理 |
雾面，Hard coating (3H) |
|
亮度 |
300 cd/m² (Typ.) |
对 比 度 |
500:1 (Typ.) (TM) |
|
最佳角度 |
6 o'clock |
光学模式 |
TN，常白显示，透射式 |
|
可视角度 |
70/70/50/70 (Typ.)(CR≥10) |
响应速度 |
10/15 (Typ.)(Tr/Td) ms |
|
颜色数量 |
16.7M |
背光类型 |
WLED , 20K小时 , 含LED驱动器 |
|
屏幕重量 |
255g (Typ.) |
适用于 |
工业 |
|
刷新频率 |
60Hz |
触摸功能 |
无 |
|
信号系统 |
TTL (1 ch, 8-bit) , 50 pins , 端子 |
功耗 |
2.8W (Typ.) |
|
供应电压 |
3.3V (Typ.) |
温度范围 |
工作: -20 ~ 75 °C ; 存储: -30 ~ 80 °C |
二、友达9寸工业液晶屏G090VTN02.0信号详情
|
接口类型 |
TTL (1 ch, 8-bit) |
信号逻辑电压 |
0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD |
|
|
信号电气： |
电压输入 |
3.3V (Typ.) |
电流输入 |
0.1/0.23A (Typ./Max.) |
|
FPC详情 : |
脚间距 |
0.5 mm |
数量 |
1 pcs |
|
脚数 |
50 pins |
信号电气功耗 |
0.7W (Max.) |
|
三、友达9寸工业液晶屏G090VTN02.0背光详情
|
背光类型 |
WLED |
是否可换 |
|
|
背光数量 |
灯管形状 |
||
|
背光寿命 |
20K(Min.) (Hours) |
位置 |
侧入式光源 |
|
电压输入 |
4.5/12.0/21.0V (Min./Typ./Max.) |
电流输入 |
|
|
背光功耗 |
2.1W (Max.) |
类型 |
包含在屏信号接口中 |
|
接口位置 |
背光驱动 |
含LED驱动器 |
四、友达9寸工业液晶屏G090VTN02.0包装详情
|
包装箱： |
数量 |
重量 |
尺寸 (L×W×H) |
|
50 pcs / 箱 |
15.5 Kgs |
提示：以上G090VTN02.0所有参数值均依据规格书手动录入，已尽力减少错误，但不能保证的完全正确。开发使用请以液晶屏规格书为准!
