1、我公司G190SF01 V0为友达光电原厂原装全新液晶屏A规液晶屏；质量符合原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

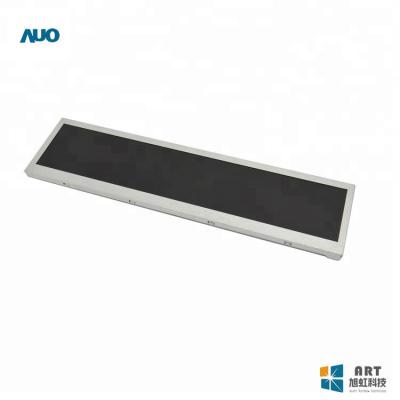

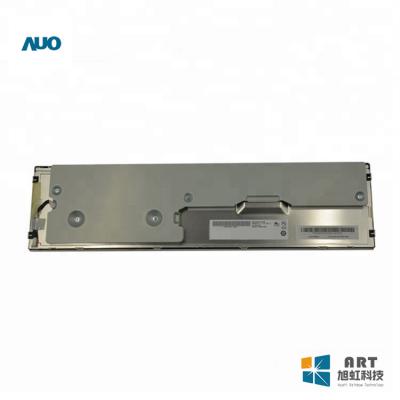

一、友达19寸工业液晶模组G190SF01 V0应用特征
|
基本信息： |
品牌 |
型号 |
屏幕类型 |
其它名称 |
|
友达 |
G190SF01 V0 |
a-Si TFT-LCD , 液晶模组 |
G190SF01 V.0 |
|
|
最大额定： |
RoHS |
工作温度 |
存储温度 |
抗振能力 |
|
RoHS |
0 ~ 60 °C |
-20 ~ 60 °C |
- |
|
|
适用于： |
工业，切割条形屏 |
|||
|
典型特征： |
广色域，表面雾面，广视角，风景模式，白光LED背光，背光寿命大于5万小时，超宽屏 ，信号端子正装 |
|||
|
备注信息： |
1/3 Cut of 22" |
|||
二、友达19寸工业液晶模组G190SF01 V0结构特征
|
屏幕尺寸： |
19.0英寸 (22.0英寸 1/3切割) |
|||
|
像素特征： |
分辨率 |
像素配置 |
点间距(mm) |
像素间距(mm) |
|
1680(RGB)×342 |
RGB垂直条状 |
0.094×0.282 |
0.282×0.282 |
|
|
结构尺寸： |
显示尺寸mm |
可视尺寸mm |
外观尺寸mm |
外观厚度(mm) |
|
473.76(H) × 96.44(V) |
477.7(H) × 100.44(V) |
493.7(H) × 124.8(V) |
18.5 (Max.) mm |
|
|
外观特征： |
物理形状 |
宽高比 |
风景肖像 |
外观样式 |
|
平面矩形 |
>3:1 (H:V) |
风景模式 |
- |
|
|
安装方式： |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其它参数 : |
重量 |
1.50Kgs (Typ.) |
表面处理 |
雾面，Hard coating (3H) |
三、友达19寸工业液晶模组G190SF01 V0光学特征
|
基本信息： |
亮度(cd/m²) |
光学模式 |
对比度 |
|
300 cd/m² (Typ.) |
P-MVA，常黑显示，透射式 |
2000:1 (Typ.) (透射) |
|
|
可视角度(L/R/U/D) |
最佳视角 |
响应速度 |
|
|
89/89/89/89 (Typ.)(CR≥10) |
全视角 |
15/5 (Typ.)(Tr/Td); 8 (Typ.)(G to G) ms |
|
|
色度 |
Wx:0.313; Wy:0.329 |
||
|
色彩性能： |
色域 |
颜色数量 |
亮度均匀性 |
|
72% NTSC (CIE1931) |
16.7M (6-bit + Hi-FRC) |
1.25/1.33 (Typ./Max.)(9 points) |
|
四、友达19寸工业液晶模组G190SF01 V0电子特征
|
刷新频率： |
60Hz |
|
翻转扫描： |
No |
|
功率消耗 : |
18.0W (Typ.) |
五、友达19寸工业液晶模组G190SF01 V0信号详情
|
背光特征： |
灯管类型 |
WLED |
数量 |
8S5P |
灯管寿命 |
50K(Min.) (Hours) |
|||||
|
是否可换 |
- |
灯管形状 |
5串 |
位置 |
侧入式光源(底部) |
||||||
|
接口特征 : |
类型 |
端子 |
位置 |
- |
|||||||
|
灯管驱动 |
含LED驱动器 |
||||||||||
|
接口详情 |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
||||||
|
信盛精工 |
MS24049HJ |
1.25 mm |
9 pins |
1 pcs |
|||||||
|
驱动电气： |
电压输入 |
12.0V (Typ.) |
电流输入 |
1A (Typ.) |
|||||||
|
功耗 |
12.0W (Typ.) |
||||||||||
六、友达19寸工业液晶模组G190SF01 V0发光详情
|
信号系统： |
LVDS (2 ch, 8-bit) |
信号逻辑电压 |
- |
||
|
信号电气： |
电压输入 |
5.0V (Typ.) |
电流输入 |
1.2A (Typ.) |
|
|
功耗 |
6.0W (Typ.) |
||||
|
接口特征： |
类型 |
端子 |
位置 |
背面 |
|
|
端子详情： |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
|
航空电子 |
FI-XB30SRL-HF11 |
1.0mm |
30pins |
1pcs |
|
七、友达19寸工业液晶模组G190SF01 V0包装详情
|
包装箱： |
数量 |
重量 |
尺寸 (L×W×H) |
|
10 pcs / 箱 |
- |
564×320×228 mm (L×W×H) |
