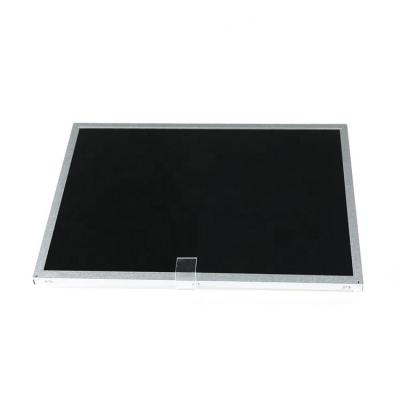

| 基本信息： | 品牌 | AUO | 型号 | G238HAN01.3 |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
| 屏幕尺寸 | 23.8吋 | 适用于 | 工业 ，医疗影像 | |
| 最大额定值： | 工作温度 | 0 ~ 50 °C | 存储温度 | -20 ~ 60 °C |
| 抗震能力 | 1.5G (14.7 m/s²) | RoHS | RoHS | |
| 典型特征： | 表面雾面，广视角，风景模式，高亮度，白光LED背光，背光寿命大于5万小时，信号端子倒装，宽屏 | |||
| 基本信息： | 亮度（cd/m2） | 625（Typ.） | 对比度 | 1000 : 1 (Typ.) (透射) |
| 最佳角度 | 全视角 | 响应速度 | 14 (Typ.)(G to G) ms | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 化学模式 | AHVA，常黑显示，透射式 | |
| 色彩性能： | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 16.7M (6-bit + Hi-FRC) |
| 色温 | 6485K | 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) |
| 像素特征： | 分辨率 | 1920(RGB)×1080 , FHD | 像素配置 | RGB垂直条状 |
| 点间距 | 0.0915×0.2745 mm (H×V) | 像素间距(mm) | 0.2745×0.2745 mm (H×V) | |
| 物理尺寸： | 显示尺寸 | 527.04(W)×296.46(H) mm (H×V) | 可视尺寸(mm) | 530.2(W)×299.6(H) mm |
| 外观尺寸 | 543(W)×317.4(H) mm | 外观厚度(mm) | 8.4/11.65 (Typ./Max.) mm | |
| 外观特征： | 物理形状 | 平面矩形 | 风景肖像 | 风景肖像 |
| 宽高比（W:H） | 16:9 | 外观形状 | - | |
| 安装方式： | Side mounting holes (4-M3) on left, right bezel | |||
| 其它参数： | 重量 | 2.30Kgs (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
| 刷新频率： | 60Hz |
| 翻转扫描： | No |
| 功率总耗： | 28.92W (Typ.) |
| 信号系统： | LVDS (2 ch, 8-bit) | 信号逻辑电压 | - | ||
| 信号电气： | 电压供应 | 5.0V (Typ.) | 电流供应 | 0.92/1.1A (Typ./Max.) | |
| 功耗 | 4.6/5.5W (Typ./Max.) | ||||
| 接口特征： | 位置 | 类型 | |||
| 背面 | 端子 | ||||
| 接口详情： | 品牌 | 型号 | 脚间距 | Pin数量 | 数量 |
| 信盛精工 | MSBKT2407P30HB | 1.0mm | 30pins | 1pcs | |
| 灯管特征： | 灯管类型 | WLED | 数量 | 20S4P | 位置 | 侧入式光源（底部） | |
| 数量 | - | 灯管形状 | 4串 | 寿命 | 50K(Min.) (Hours) | ||
| 接口特征： | 电压输入 | 64/72V (Typ./Max.) | 电流输入 | 95mA (Typ.) | |||
| 功耗 | 24.32/27.36W (Typ./Max.) | ||||||
| 接口特征： | 位置 | 背面 | 类型 | 端子 | |||
| 背光驱动： | 无 | ||||||
| 接口详情： | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 | |
| 恩得利 | 3707K-S06N-21R | 1.0 mm | 6 pins | 1 pcs | BLE-6PINS-CCAACC | ||
| 包装箱： | 数量 | 尺寸 (L×W×H) | 重量 |
| 7 pcs / 箱 | 610×270×430 mm | 19.0 Kgs |
