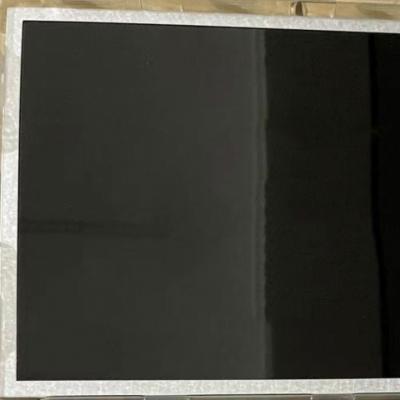

屏幕类型

a-Si TFT-LCD , 液晶模组

屏幕尺寸

12.1吋

适用于

医疗影视

最大额定 :

工作温度

-20 ~ 70 °C

存储温度

-30 ~ 80 °C

RoHS

RoHS

抗振能力

典型特征 :

Srgb,白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，6/8位灰阶可选，表面雾面

最佳角度

全视角

响应速度

30 (Typ.)(Tr+Td) ms

可视角度

85/85/85/85 (Typ.)(CR≥10)

光学模式

ADS，常黑显示，透射式

色彩性能 :

色度

Wx:0.313; Wy:0.329

颜色数量

262K/16.7M (6-bit / 6-bit + Hi-FRC)

色温

6485K

白场变动

1.25/1.43 (Typ./Max.)(9 points)

1931色域 :

NTSC比值

77%

sRGB覆盖率

100%

Adobe RGB覆盖率

78%

DCI-P3覆盖率

80%

Rec.2020覆盖率

57%

色域说明

sRGB (Rec.709, BT.709), Rec.2020   (BT.2020)

点间距(W×H)

0.068×0.204 mm

像素间距(W×H)

0.204×0.204 mm  [124PPI]

物理尺寸 :

显示尺寸

261.12(W)×163.2(H) mm

外观尺寸

277.7(W)×180.6(H) mm

可视尺寸

264.12(W)×166.2(H) mm

外观厚度

9.2 (Max.) mm

外观特征 :

物理形状

平面矩形

风景肖像

风景模式

宽高比(W:H)

16:10

外观样式

-

安装方式 :

Side mounting holes (4-M2) on left, right   bezel

其它细节 :

重量

TBD

表面处理

雾面 (Haze 25%)

翻转扫描 :

No

功率总耗 :

8.11W (Max.)

功率消耗

0.5/0.59/0.66W (Min./Typ./Max.)

信号接口

LVDS (1 ch, 6/8-bit)

接口特征 :

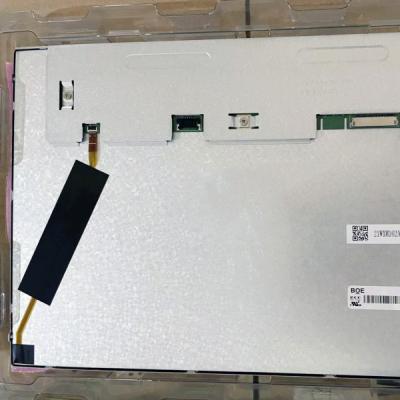

位置

背面

类型

端子

信号详情 :

品牌

型号

脚距

脚数

数量

脚定义

广濑电机

DF19G-20P-1H

1.0 mm

20 pins

1pcs

可换性

-

灯管形状

4串

灯管寿命

50K (Min.) 小时

灯管电气 :

输入电压

38.4/39.6V (Typ./Max.)

输入电流

160mA (Typ.)

功率消耗

6.14/6.34W (Typ./Max.)

接口特征 :

位置

-

类型

端子

信号详情 :

品牌

型号

脚距

脚数

数量

脚定义

信盛精工

MSA24038P6

1.25 mm

6 pins

1 pcs

灯管驱动 :

含LED驱动器

驱动电气 :

输入电压

12±1.2V

输入电流

620mA (Max.)

功率消耗

7.45W (Max.)

15 pcs / 箱

375×280×290 mm

-
