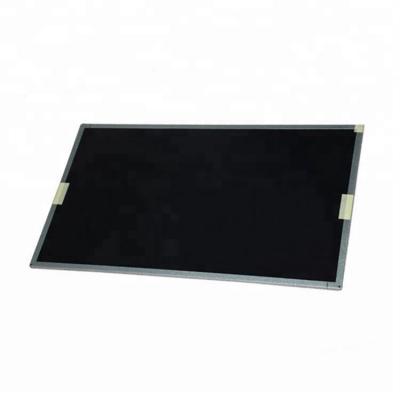

21.5寸京东方液晶屏
您现在的位置:首页 > 工业液晶屏 > 京东方液晶屏 > 21.5寸 >
  • LSA40AT9001
  • LSA40AT9001
  • 型号:GV215FHM-N10
  • 品牌:京东方 (BOE)
  • 尺寸:21.5英寸
  • 分辨率:1920×1080
  • 亮度:350 cd/m² (Typ.)
  • 视角:89/89/89/89 (Typ.)
  • 接口:LVDS
  • 工作温度:-20 ~ 70 °C
  • 当前生产状态:量产中
技术参数

一、京东方液晶模组GV215FHM-N10 应用详情

基础信息 :



品牌

京东方(BOE)

型号名称

GV215FHM-N10

屏幕类型

a-Si TFT-LCD , 液晶模组



屏幕尺寸

21.5吋

适用于

工业,数字标牌

最大额定 :

工作温度

-20 ~ 70 °C

存储温度

-30 ~ 80 °C

RoHS

RoHS



典型特征 :

风景模式/肖像模式,白光LED背光,表面雾面



二、京东方液晶模组GV215FHM-N10 光学详情

基础信息 :

亮度(cd/m²)

350 (Typ.)

对比度

1000:1 (Typ.) (透射)

最佳角度

全视角

响应速度

14 (Typ.)(G to G) ms

可视角度

89/89/89/89 (Typ.)(CR≥10)

光学模式

ADS,常黑显示,透射式

色彩性能 :



色度

Wx:0.313; Wy:0.329

颜色数量

16.7M (6-bit + Hi-FRC)

色温

6485K

白场变动

1.25/1.33 (Typ./Max.)(9 points)



三、京东方液晶模组GV215FHM-N10 结构详情

像素特征 :

分辨率

1920(RGB)×1080, FHD

像素配置

RGB垂直条状

点间距(W×H)

0.08275×0.24825 mm

像素间距(W×H)

0.24825×0.24825 mm  [102PPI]

物理尺寸 :

显示尺寸

476.64(W)×268.11(H) mm

外观尺寸

485.6(W)×292.2(H) mm

可视尺寸

-

外观厚度

10.7 (Typ.) mm

外观特征 :

物理形状

平面矩形

风景肖像

风景 / 肖像模式

宽高比(W:H)

16:9

外观样式

-

安装方式 :

Side mounting holes (4-M2) on left, right bezel

其它细节 :

重量

1.93Kgs (Typ.)

表面处理

雾面 (Haze 25%),Hard coating (3H)



四、京东方液晶模组GV215FHM-N10 电子详情

刷新频率 :

60Hz

翻转扫描 :

No

功率总耗 :

21.86/25.6W (Typ./Max.)



五、京东方液晶模组GV215FHM-N10 信号详情

信号电气 :

输入电流

0.7/1.2A (Typ./Max.)

输入电压

5.0V (Typ.)

功率消耗

3.5/5.4W (Typ./Max.)

信号接口

LVDS (2 ch, 8-bit)

接口特征 :

位置

-



类型

端子



信号详情 :

品牌

型号

脚距

脚数

数量

脚定义

宇宙

IS100-L30O-C23

1.0 mm

30 pins

1 pcs





六、京东方液晶模组GV215FHM-N10 发光详情

灯管特征 :

灯管类型

WLED

数量

-

位置

侧入式光源

可换性

-

灯管形状

-

灯管寿命

30K (Min.) 小时

灯管电气 :

输入电压

51/56.1V (Typ./Max.)

输入电流

90mA (Typ.)

功率消耗

18.36/20.2W (Typ./Max.)

接口特征 :

位置

-



类型

端子



信号详情 :

品牌

型号

脚距

脚数

数量

脚定义

恩得利

3707K-Q06N-08X

1.0 mm

6 pins

1 pcs

BLE-6PINS-CCAACC

灯管驱动 :



七、京东方液晶模组GV215FHM-N10 包装详情

包装箱 :

数量

尺寸 (L×W×H)

重量

12 pcs / 箱

554×324×390 mm

25.4 Kgs
