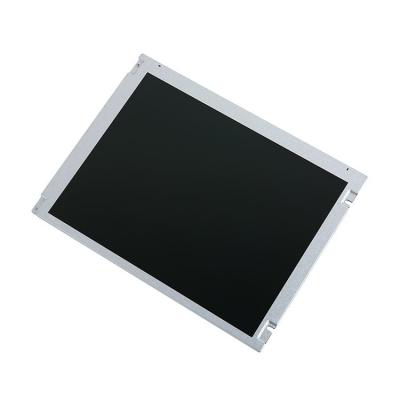

| 基本信息 : | 面板品牌 | 群创（INNOLUX） | 面板型号 | G104XCE-LM1 |
| 面板尺寸 | 10.4英寸 | 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |||
| 工作环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -20 ~ 70 °C |
| RoHS状态 | RoHS | 耐振动性 | 1.5G (14.7 m/s²) |
|
| 典型特征 : | 白光LED背光，寿命大于5万小时，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面 | |||
| 像素特征 : | 像素数量 | 1024(RGB)×768, XGA | 点间距 | 0.0685×0.2055 mm (H×V) |
| 像素布局 | RGB垂直条状 | 像素间距 | 0.2055×0.2055 mm (H×V) [123PPI] | |
| 结构尺寸 : | 显示区域 | 210.4×157.8 mm (H×V) | 可视区域 | 215.4×161.8 mm (H×V) |
| 外观尺寸 | 238.6×175.8 mm (H×V) | 外观厚度 | 6.0/7.97 (Typ./Max.) mm | |
| 外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比 | 4:3 (H:V) | 外观形状 | - | |
| 安装孔位 : | Face mounting holes (4- Φ2.8) on left, right slugs | |||
| 其它特征 : | 重量 | 280/291g (Typ./Max.) | 表面处理 | 雾面 |
| 基本信息 : | 面板亮度 | 350 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
| 可视角度 | 88/88/88/88 (Typ.)(CR≥10) | 光学模式 | AAS，常黑显示，透射式 | |
| 最佳视角 | 全视角 | 反应时间 | 13/12 (Typ.)(Tr/Td) (ms) | |
| 色彩性能 : |
白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
| 色温 | 6485K | 亮度变动 | 1.25/1.39 (Typ./Max.)(5 points) | |
| 1931色域 : | NTSC比值 | 72% | sRGB覆盖率 | 95% |
| Adobe RGB覆盖率 | 73% | DCI-P3覆盖率 | 75% | |
| Rec.2020覆盖率 | 54% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 工作频率 : | 60Hz |
| 翻转扫描 : | 翻转 (180°) |
| 功率消耗 | 6.17W (Typ.) |
| 背光特征 : | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 50K (Min.) 小时 |
| 数量 | - | 灯管形状 | - | 位置 | 侧入式光源 | |
| 接口特征 : | 类型 | 端子 | 位置 | - | 灯管驱动 | 含LED驱动器 |
| 接口详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
| 宏致 | 91208-01001-H01 | 1.0 mm | 10 pins | 1 pcs | ||
| 驱动电气 : | 电压输入 | 12±1.2V | 电流输入 | 0.38/0.44A (Typ./Max.) | ||
| 功耗 | 4.5/5.3W (Typ./Max.) | |||||
| 信号系统 : | LVDS (1 ch, 6/8-bit) | 信号逻辑电压 | - | |||
| 信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 505/610mA (Typ./Max.) | ||
| 功耗 | 1.67/2.01W (Typ./Max.) | |||||
| 接口特征 : | 类型 | 端子 | 位置 | - | ||
| 端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
| 信盛精工 | MSCK2407P30D | 1.0 mm | 30 pins | 1 pcs | LVDS-30P1C8B-085A | |
| 包装箱 : | 数量 | 重量 | 尺寸 (L×W×H) |
| 24 pcs / 箱 | 13.1 Kgs | 490×350×320 mm |
