12.1寸奇美液晶屏
您现在的位置:首页 > 工业液晶屏 > 奇美液晶屏 > 12.1寸 >
  • LSA40AT9001
  • LSA40AT9001

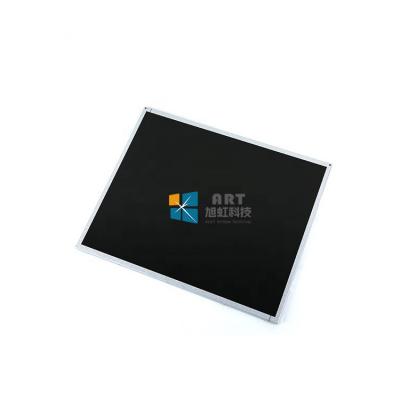

  • 型号:G121ICE-L02
  • 品牌:友达 (AUO)
  • 尺寸:12.1英寸
  • 分辨率:1280×800
  • 亮度:400 cd/m² (Typ.)
  • 视角:88/88/88/88 (Typ.)
  • 接口:LVDS (1 ch, 6/8-bit)
  • 工作温度:-20 ~ 70 °C
  • 当前生产状态:量产中
技术参数
一、群创液晶模组G121ICE-L02 应用特征
基本信息 : 品牌 型号名称 屏幕类型 其它名称
INNOLUX G121ICE-L02 a-Si TFT-LCD , 液晶模组  -
最大额定: RoHS 工作温度 存储温度
RoHS -20 ~ 70 °C -20 ~ 70 °C
适用于 : 工业
典型特征 : 白光LED背光,寿命大于5万小时,含LED驱动器,6/8位灰阶可选,表面雾面

二、群创液晶模组G121ICE-L02 结构特征

屏幕尺寸 : 12.1吋
像素特征 : 分辨率 像素布局 点间距(W×H) 像素间距(W×H)
1280(RGB)×800, WXGA RGB垂直条状 0.068×0.204 mm 0.204×0.204 mm  [124PPI]
结构尺寸 : 显示尺寸(W×H) 可视尺寸(W×H) 外观尺寸(W×H) 外观厚度
261.12×163.2 mm 264.12×166.2 mm 278×184 mm 7.6/11 (Typ./Max.) mm
外观特征 : 物理形状 宽高比 风景肖像 外观样式
平面矩形 16:10 (W : H) 风景模式 -
安装方式 : Side mounting holes (4-M2) on left, right bezel
其它特征 : 表面防护 重量 表面处理
- 470/490g (Typ./Max.) 雾面,Hard coating (3H)

三、群创液晶模组G121ICE-L02 光学特征

基本信息 : 亮度(cd/m²) 光学模式 对比度
400   (Typ.) AAS,常黑显示,透射式 1000:1   (Typ.) (透射)
可视角度(L/R/U/D)    最佳角度 响应速度
88/88/88/88   (Typ.)(CR≥10) 全视角 12/8   (Typ.)(Tr/Td) (ms)
色彩性能 : 色温 颜色数量 白场色度
6485K 262K/16.7M   (6-bit / 8-bit) Wx:0.313;   Wy:0.329
1931色域 : NTSC比值 sRGB覆盖率 Adobe   RGB覆盖率
72% 94% 73%
DCI-P3覆盖率 Rec.2020覆盖率 色域说明
75% 54% sRGB   (Rec.709, BT.709), Rec.2020 (BT.2020)
白场变动 : 1.25/1.4   (Typ./Max.)(5 points)

四、群创液晶模组G121ICE-L02电子特征

功率总耗 : 8.05W   (Typ.)
刷新频率 : 60Hz
翻转扫描 : No

五、群创液晶模组G121ICE-L02 信号特征

信号电气 : 电流输入 电压输入 功耗
440±40mA 3.3V   (Typ.) -
接口特征 : 位置 类型 信号类型
- 端子 LVDS (1   ch, 6/8-bit)
信号接口 : 品牌 型号 数量 脚间距 脚数 脚定义
禾昌 187114-30091 1pcs 1.0 mm 30 pins -

六、群创液晶模组G121ICE-L02 背光特征

背光特征 : 类型 位置 形状 数量 寿命(小时) 是否可换
WLED 侧入式光源 - - 50K(Min.) -
接口特征 : 位置 类型 WLED 驱动
- 包含在屏信号接口中 含LED驱动器
驱动电气 : 电流输入 电压输入 功耗
0.55/1.0A   (Typ./Max.) 12.0±1.2V 6.6W   (Typ.)

七、群创液晶模组G121ICE-L02 包装特征

包装箱 : 数量 重量 尺寸
20 pcs   / 箱 17 Kgs 465×362×314   mm (L×W×H)
