13.3寸奇美液晶屏
您现在的位置:首页 > 工业液晶屏 > 奇美液晶屏 > 13.3寸 >
  • LSA40AT9001
  • LSA40AT9001

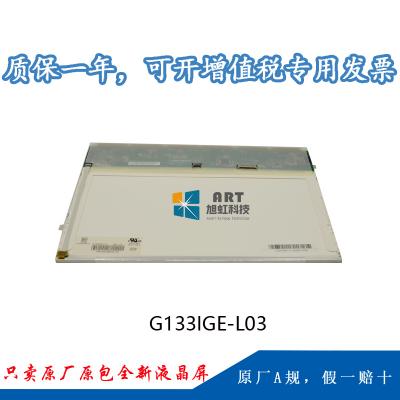

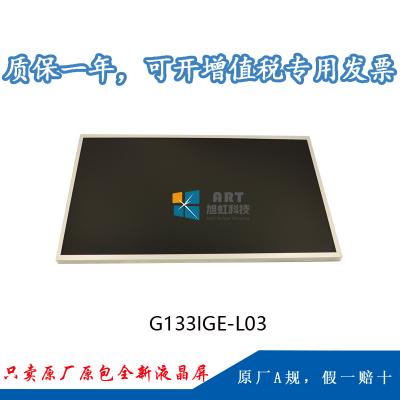

  • 型号:G133IGE-L03
  • 品牌:奇美(CHIMEI)
  • 尺寸:13.3英寸
  • 分辨率:1280(RGB)×800 [WXGA]
  • 亮度:500cd/m²(Typ.)
  • 视角:70/70/60/60 (Typ.)(CR≥10)
  • 接口:LVDS
  • 工作温度:-30 ~ 70 °C
  • 当前生产状态:量产中
技术参数
 1、我公司G133IGE-L03为群创(奇美)光电原厂原装全新液晶屏A规液晶屏;质量符合群创(奇美)光电原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,



一、奇美13.3寸液晶模组G133IGE-L03应用特征



基本信息 :

制造商

奇美

面板型号

G133IGE-L03

面板尺寸

13.3”

面板应用

工业

面板类型

a-Si TFT-LCD , 液晶模组



工作环境 :

工作温度

-30 ~ 70 °C

存储温度

-30 ~ 80 °C

RoHS状态

RoHS

耐振动性

1.5G (14.7m/s²)

典型特征 :

表面镜面,6/8位灰阶可选,宽温,风景模式,白光LED背光,信号端子正装,宽屏

生产情况 :

量产中



二、奇美13.3寸液晶模组G133IGE-L03 结构详情

像素特征 :

像素数量

1280(RGB)×800 ,WXGA

点间距

0.0745×0.2235 mm(H×V)

像素布局

RGB垂直条状

像素间距

0.2235×0.2235mm(H×V)

结构尺寸 :

显示区域

286.08(H) × 178.8(V)mm

可视区域

289.1(H) × 181.8(V)mm

外观尺寸

308.7(H) × 195(V) mm

外观厚度

6.6/8.2 (Typ./Max.) mm

外观特征 :

外观形状

平面矩形

风景肖像

风景模式

宽高比

16:10 (H:V)

外观形状

厚屏 (PCBA弯折, 厚度≥5.2mm)

安装方式

Face mounting holes (3-M2); Side mounting holes (6-M2)

其它特征 :

重量

382/397g (Typ./Max.)

表面处理

雾面 ,Hard coating (3H)



三、奇美13.3寸液晶模组G133IGE-L03光学详情



基本信息:

面板亮度

500 cd/m² (Typ.)

对比度

800:1 (Typ.) (透射)

可视角度

70/70/60/60 (Typ.)(CR≥10)

光学模式

TN,常白显示,透射式

最佳视角

6 o'clock

反应时间

6/10(Typ.)(Tr/Tf) (ms)

色彩性能:

白色色度

Wx:0.313; Wy:0.329

显示颜色

262K/16.2M (6-bit / 6-bit + FRC)

色域

43% NTSC (CIE1931)

亮度变动

1.25/1.40 (Typ./Max.)(9 points)



四、奇美13.3寸液晶模组G133IGE-L03电子详情

工作频率 :

60Hz

翻转扫描 :

No

功率总耗 :

6.9W



五、奇美13.3寸液晶模组G133IGE-L03背光详情

背光特征 :

灯管类型

WLED

是否可换

-

灯管寿命

30K(Typ.) (Hours)

数量

-

灯管形状

-

位置

侧入式光源

WLED驱动电气 :

电压输入

12.0±1.2V

电流输入

430mA (Typ.)

功率消耗

5.16W (Typ.)

接口特征 :

类型

端子

灯管驱动

含LED驱动器

接口详情:

型号

脚距

脚数

数量

3808K-F05N-03L

1.25 mm

5 pins

1 pcs



六、奇美13.3寸液晶模组G133IGE-L03信号详情

信号系统 :

LVDS (1 ch, 6/8-bit)



电压输入

3.3V (Typ.)

电流输入

0.35/0.45/0.55A (Min./Typ./Max.)

功率消耗

5.4W (Typ.)

接口特征 :

类型

端子

端子详情 :

品牌

型号

脚间距

脚数

数量

接口定义

-

-

1.0 mm

20pins

1 pcs

LVDS-20P1C8B-220A



七、奇美13.3寸液晶模组G133IGE-L03包装详情



包装箱:

数量

重量

尺寸 (L×W×H)

20 pcs / 箱

13Kgs

520×310×415 mm (L×W×H)
