| 基本信息 : |

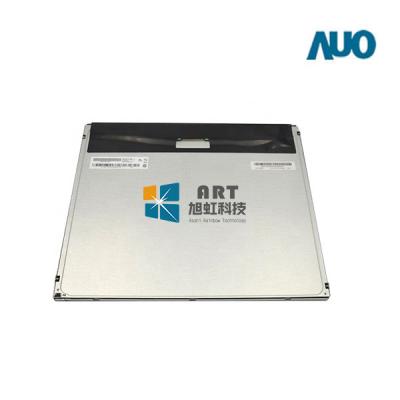

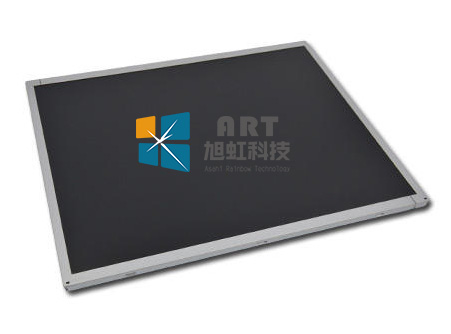

制造商 | 奇美 | 面板型号 | R150XJE-L01 |
| 面板尺寸 | 15" | 面板应用 | 工业,医疗影像 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |||
| 工作环境 : | 工作温度 | -10 ~ 65 °C | 存储温度 | -25 ~ 65 °C |
| RoHS状态 | RoHS | 耐振动性 | - | |
| 典型特征 : | 广色域，表面雾面，6/8位灰阶可选，广视角，背光易换，风景模式，白光LED背光，背光寿命大于5万小时，信号端子正装，180度翻转显示 | |||
| 生产情况 : | 量产中 | |||
| 像素特征 : | 像素数量 | 1024(RGB)×768 ,XGA | 点间距 | 0.099×0.297 mm(W×H) |
| 像素布局 | RGB垂直条状 | 像素间距 | 0.297×0.297mm(W×H) | |
| 结构尺寸 : | 显示区域 | 304.128(W)×228.096(H) mm | 可视区域 | 307.4(W)×231.3(H) mm |
| 外观尺寸 | 326.5(W)×253.5(H) mm | 外观厚度 | 9.1/9.6 (Typ./Max.) mm | |
| 外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比 | 4:3 (W:H) | 外观形状 | - | |
| 安装方式 | Side mounting holes (4-M3) on left, right bezel | |||
| 其它特征 : | 重量 | 700±50g | 表面处理 | 雾面，Hard coating (3H) |
| 基本信息 : |
面板亮度 | 350 cd/m² (Typ.) | 对比度 | 2500:1 (Typ.) (透射) |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 光学模式 | Super MVA，常黑显示，透射式 | |
| 最佳视角 | 全视角 | 反应时间 | 15/10(Typ.)(Tr/Tf) (ms) | |
| 色彩性能 : | 白色色度 | Wx:0.300; Wy:0.325 | 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
| 色域 | 72% NTSC (CIE1931) | 亮度变动 | 1.25/1.33(Typ./Max.)(9 points) |
| 工作频率 : | 60Hz |
| 翻转扫描 : | 翻转 (180°) |
| 功率总耗 : | 10.9W (Typ.) |
| 背光特征 : | 灯管类型 | WLED | 是否可换 | Replaceable | 灯管寿命 | 50K(Typ.) (Hours) | ||
| 数量 | - | 灯管形状 | - | 位置 | 侧入式光源 | |||
| WLED驱动电气 : | 电压输入 | 12.0±1.2V | 电流输入 | 0.6±0.2A | ||||
| 功率消耗 | 7.9W (Max..) | |||||||
| 接口特征 : | 类型 | 端子 | 灯管驱动 | 含LED驱动器 | ||||
| 接口详情： | 型号 | 脚距 | 脚数 | 数量 | ||||
| CI4205M2HRP-NH | 1.25 mm | 5 pins | 1 pcs | |||||
| 信号系统 : | LVDS (1 ch, 6/8-bit) | |||||
| 电压输入 | 3.3V (Typ.) | 电流输入 | 590/690mA (Typ./Max.) | |||
| 接口特征 : | 类型 | 端子 | ||||
| 端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
| - | - | 1.25 mm | 20pins | 1 pcs | LVDS-20P1C8B-010F | |
| 包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
| 12 pcs / 箱 | 11.97Kgs | 489×382×320 mm (L×W×H) |
