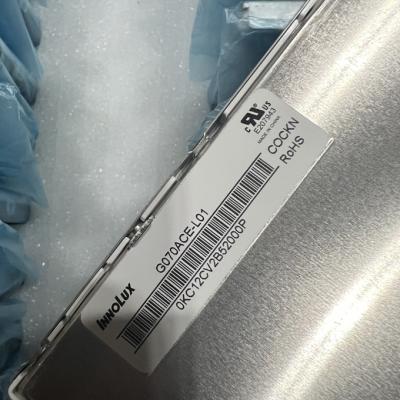

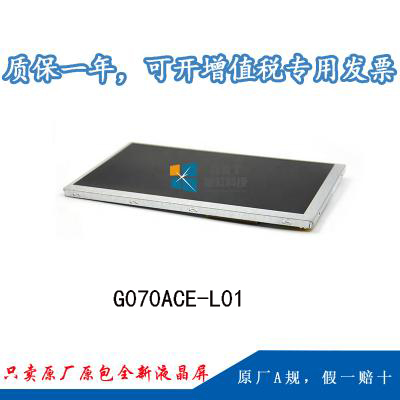

| 基本信息： | 面板品牌 | 奇美（chimei） | 面板型号 | G070ACE-L01 |
| 面板尺寸 | 7.0英寸 | 面板应用 | 工业 | |
| 面板类型 |
a-Si TFT-LCD , 液晶模组
|
|||
| 工作环境： | 工作温度 | -35 ~ 85 °C | 存储温度 | -40 ~ 90 °C |
| RoHS | RoHS | 耐振动性 | - | |
| 典型特征： | 表面雾面，6/8位灰阶可选，广视角，风景模式，超宽温，白光LED背光，背光寿命大于5万小时，宽屏 | |||
二、奇美7寸宽温全视角工业液晶模组G070ACE-L01 结构详情
| 像素特征： | 像素数量 | 800(RGB)×480 , WVGA | 点间距 |
0.0635×0.1905 mm (H×V) |
| 像素布局 | RGB垂直条状 | 像素间距 | 0.1905×0.1905 mm (H×V) | |
| 结构尺寸： | 显示区域 | 152.4×91.44 mm (H×V) | 可视区域 | 154.4×93.44 mm (H×V) |
| 外观尺寸 | 170×110 mm (H×V) | 外观厚度 | 6.0±0.5 mm | |
| 外观特征： | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比 | 15:9 (H:V) | 外观样式 | - | |
| 安装孔位： |
Side mounting holes (4-M3) on left, right bezel
|
|||
| 其它特征： | 重量 | 183±9g | 表面处理 | 雾面，Hard coating (3H) |
三、奇美7寸宽温全视角工业液晶模组G070ACE-L01光学详情
| 基本信息： | 面板亮度 | 500 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | AAS，常黑显示，透射式 | |
| 最佳视角 | 全视角 | 反应时间 | 13/12 (Typ.)(Tr/Td) ms | |
| 色彩性能： | 白色色度 | Wx:0.313; Wy:0.315 | 显示颜色 | 262K/16.7M (6-bit / 8-bit) |
| 色域 | 70% NTSC (CIE1931) | 亮度变动 | 1.43 (Max.)(5 points) |
四、奇美7寸宽温全视角工业液晶模组G070ACE-L01电子详情
| 工作频率： | 60Hz |
| 翻转扫描： | No |
| 功率消耗： | 2.48W (Typ.) |
五、奇美7寸宽温全视角工业液晶模组G070ACE-L01背光详情
| 背光特征： | 灯管类型 | WLED | 灯管形状 | - | 灯管寿命 | 50K(Min.) (Hours) |
| 是否可换 | - | 数量 | - | 位置 | 侧入式光源 | |
| 接口特征： | 类型 | 包含在屏信号接口中 | 位置 | - | ||
| 灯管驱动 | 含LED驱动器 | |||||
| 驱动电气： | 电压输入 | 12/18V (Typ./Max.) | 电流输入 | 0.1/0.17A (Min./Typ.) | ||
| 功耗 | 2.0/2.3W (Typ./Max.) | |||||
六、奇美7寸宽温全视角工业液晶模组G070ACE-L01信号详情
| 信号系统 : | LVDS (1 ch, 6/8-bit) | 信号逻辑电压 | - | ||
| 信号电气： | 电压输入 | 3.3V (Typ.) | 电流输入 | 135/200mA (Typ./Ma.) | |
| 功耗 | 0.48/0.73W (Typ./Max.) | ||||
| 接口特征： | 类型 | 端子 | 位置 | - | |
| 端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 |
| 庆良 | 093G30-B0001A-G4 | 1.0 mm | 30 pins | 1pcs | |

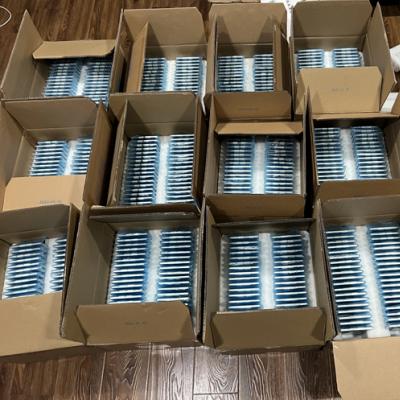

七、奇美7寸宽温全视角工业液晶模组G070ACE-L01包装详情
| 包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
| 38 pcs / 箱 | 8.30 Kgs | 455×370×275 mm |
