7.0寸群创液晶屏
您现在的位置:首页 > 工业液晶屏 > 群创液晶屏 > 7.0寸 >
  • LSA40AT9001
  • LSA40AT9001

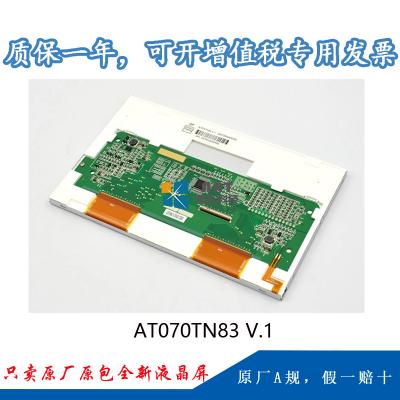

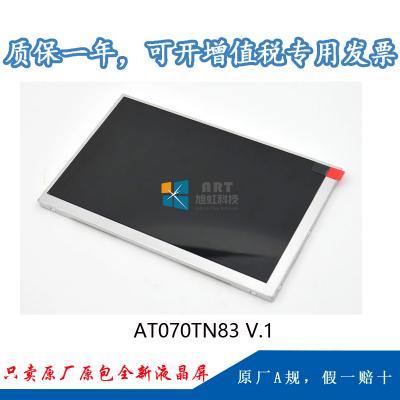

  • 型号:AT070TN83 V.1
  • 品牌:群创 (Innolux)
  • 尺寸:7.0英寸
  • 分辨率:800×480
  • 亮度:300 cd/m² (Typ.)
  • 视角:70/70/50/70 (Typ.)
  • 接口:TTL
  • 工作温度:-20 ~ 70 °C
  • 当前生产状态:量产中
技术参数
 1、我公司AT070TN83 V.1为群创光电原厂原装全新液晶屏A规液晶屏;质量符合群创光电原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,

受AT070TN83 V.1 Novatek IC停產, AT070TN83 V.1產品僅供應至 2022H1, 故H2會陸續轉至新 IC 來接替, Novatek IC 版本因 EOL 故不做 last buy. 具体老版本AT070TN83 V.1现货数量可以在线咨询。



一、群创7寸工业液晶模组AT070TN83 V.1 应用详情





基本信息:

面板品牌 群创 面板型号 AT070TN83 V.1
面板尺寸 7.0" 面板应用 便携式DVD,数码相框,MP4 PMP
面板类型 a-Si TFT-LCD , 液晶模组
工作环境: 工作温度 -20 ~ 70 °C 储存温度 -30 ~ 80 °C
ROHS状态 ROHS
典型特征: 表面雾面,风景模式,白光LED背光,宽屏,上/下/左/右翻转显示



二、群创7寸工业液晶模组AT070TN83 V.1 结构详情

像素特征:

分辨率 800(RGB)×480 , WVGA 点间距 0.0635×0.1905 mm (H×V)
像素布局 RGB垂直条状 像素间距 0.1905×0.1905 mm (H×V)

结构特征:

显示区域 152.4×91.44 mm (H×V) 可视区域 155.3×94.3 mm (H×V)
外观尺寸 165×104 mm (H×V) 外观厚度 5.5±0.3 mm
外观特征: 外观形状 平面矩形 风景肖像 风景模式
宽高比 15:9 (H:V) 外观形状 -
安装孔位 : Without
其它特征 重量 TBD 表面处理 雾面



三、群创7寸工业液晶模组AT070TN83 V.1 光学详情

基本信息: 面板亮度 300 cd/m² (Typ.) 对比度 500:1 (Typ.) (透射)
可视角度 70/70/50/70 (Typ.)(CR≥10) 光学模式 TN,常白显示,透射式
最佳视角 6 o'clock 反应时间 10/15 (Typ.)(Tr/Td) (ms)
色彩性能: 白色色度 Wx:0.310; Wy:0.330 显示颜色 262K (6-bit )
色域 - 亮度变动 1.33/1.43 (Typ./Max.)(9 points)



四、群创7寸工业液晶模组AT070TN83 V.1 电子详情

工作频率 : 60Hz
翻转扫描: 翻转 (水平/垂直)
功率消耗: 3.325W (Typ.)
时序控制 (T-CON) : Embedded T-CON



五、群创7寸工业液晶模组AT070TN83 V.1 背光详情

背光特征: 灯管类型 WLED 是否可换 - 灯管寿命 20K(Min.) (Hours)
数量 - 灯管形状 - 位置 侧入式光源
灯管电气: 电压输入 5.0V (Typ.) 电流输入 500/550mA (Typ./Max.)
功耗 2.5W (Typ.)



六、群创7寸工业液晶模组AT070TN83 V.1 信号详情

信号系统: TTL (1 ch, 6-bit) 逻辑电压 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC
信号电气: 电压输入 3.3V (Typ.)(VCC) 电流输入 250/300mA (Typ./Max.)(ICC)
功耗 825mW (Typ.)
接口特征: 类型 FPC 位置 -
FPC详情: 脚间距 脚数 数量 接口定义
0.5mm 40pins 1pcs DRGB-40P1C6B-260B



七、群创7寸工业液晶模组AT070TN83 V.1 包装详情

包装箱: 数量 重量 尺寸 (L×W×H)
50 pcs / 箱 9.528±5% Kgs 530×355×255 mm

群创光电变更客户通知书截图如下:
