2、正常使用下，液晶屏自售出之日起予以保修1年，
因受AT070TN94 Novatek IC停產, AT070TN94產品僅供應至 2022H1, 故H2會陸續轉至新 IC 來接替, Novatek IC 版本因 EOL 故不做 last buy. 具体老版本AT070TN94 现货数量可以在线咨询。

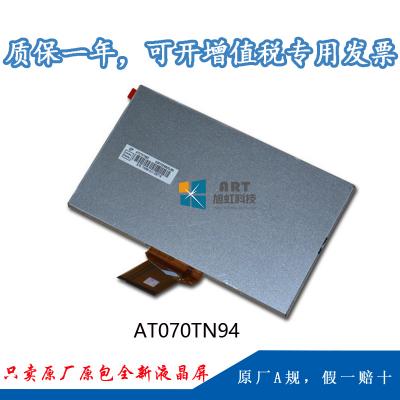

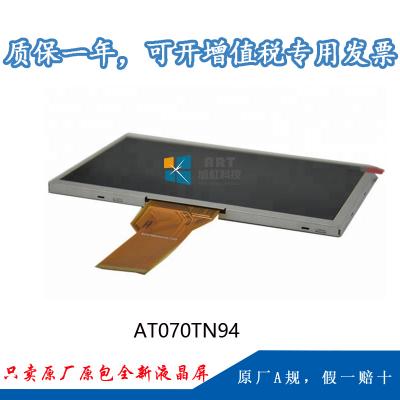

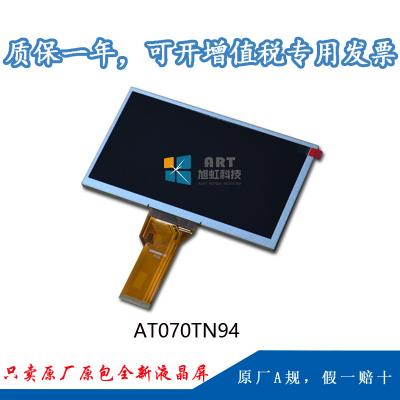

一、群创7寸液晶模组AT070TN94应用特征
|
基本信息 : |
制造商 |
群创 |
面板型号 |
AT070TN94 |
|
面板尺寸 |
7.0" |
面板应用 |
车载显示，便携式DVD |
|
|
面板类型 |
a-Si TFT-LCD , 液晶模组 |
|||
|
工作环境 : |
工作温度 |
-30 ~ 85 °C |
存储温度 |
-30 ~ 85 °C |
|
RoHS状态 |
RoHS |
耐振动性 |
3.0G (29.4 m/s²) |
|
|
典型特征 : |
表面雾面，6/8位灰阶可选，风景模式，宽温，白光LED背光，宽屏，上/下/左/右翻转显示 |
|||
二、群创7寸液晶模组AT070TN94结构详情
|
像素特征 : |
像素数量 |
800(RGB)×480 ,WVGA |
点间距 |
0.0642×0.1790 mm (W×H) |
|
像素布局 |
RGB垂直条状 |
像素间距 |
0.1926×0.1790 mm (W×H) |
|
|
结构尺寸 : |
显示区域 |
154.08×85.92mm (W×H) |
可视区域 |
156.7×89.1 mm(W×H) |
|
外观尺寸 |
165×100 mm (H×V) |
外观厚度 |
5.7±0.3 mm |
|
|
外观特征 : |
外观形状 |
平面矩形 |
风景肖像 |
风景模式 |
|
宽高比 |
16:9 (H:V) |
外观形状 |
-- |
|
|
其它特征 : |
重量 |
154g (Typ.) |
表面处理 |
雾面 |
三、群创7寸液晶模组AT070TN94光学详情
|
基本信息 : |
面板亮度 |
400 cd/m² (Typ.) |
对比度 |
500:1 (Typ.) (透射) |
|
可视角度 |
70/70/50/70 (Typ.)(CR≥10) |
光学模式 |
TN，常白显示，透射式 |
|
|
最佳视角 |
6 o'clock |
反应时间 |
25 (Typ.)(Tr+Tf) (ms) |
|
|
色彩性能 : |
白色色度 |
Wx:0.313; Wy:0.329 |
显示颜色 |
262K/16.7M (6-bit / 6-bit +Dithering) |
|
色域 |
50% NTSC (CIE1931) |
亮度变动 |
1.33/1.43 (Typ./Max.)(9 points) |
四、群创7寸液晶模组AT070TN94电子详情
| 功率总耗 |
1.90W (Typ.) |
|
翻转扫描 : |
翻转 (水平/垂直) |
| 时序控制 (T-CON) : | Embedded T-CON |
| 驱动IC: | COG NT39419, TN52001 |
五、群创7寸液晶模组AT070TN94背光详情
|
背光特征 : |
灯管类型 |
WLED |
是否可换 |
- |
灯管寿命 |
20K(Typ.) (Hours) |
||
|
数量 |
3S9P
|
灯管形状 |
阵列 |
位置 |
侧入式光源 |
|||
|
灯管电气 : |
电压输入 |
9.3±0.9V |
电流输入 |
170/180/200mA (Min./Typ./Max.) |
||||
|
功耗 |
1.674W (Typ.) |
|||||||
|
接口特征 : |
类型 |
包含在屏信号接口中 |
灯管驱动 |
无 |
||||
六、群创7寸液晶模组AT070TN94信号详情
|
信号系统 : |
Parallel RGB (1 ch, 6/8-bit) |
|||||
|
信号电气 : |
电压输入 |
3.3/10.3/16/-7V (Typ.)(VCC/AVDD/VGH/VGL) |
电流输入 |
4.0/29.0/0.2/0.2mA (Typ.)(ICC/IAVDD/IGH/IGL) |
||
| 信号逻辑电压 |
0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
|||||
| 功耗 | 226mW (Typ.) | |||||
|
接口特征 : |
类型 |
FPC |
||||
|
端子详情 : |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接口定义 |
|
航空电子 |
0.5 mm |
50pins |
1 pcs |
DRGB-50P1C8B-115A | ||
七、群创7寸液晶模组AT070TN94包装详情
|
包装箱： |
数量 |
重量 |
尺寸 (L×W×H) |
|
50 pcs / 箱 |
10.68± 0.53 Kgs |
530×355×255 mm (L×W×H) |
