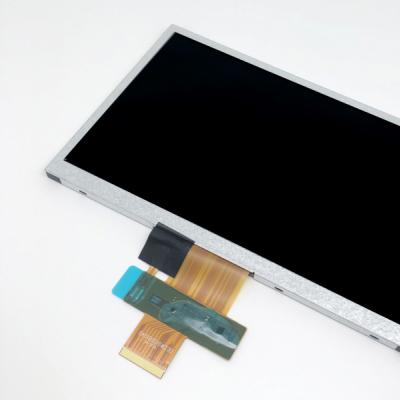

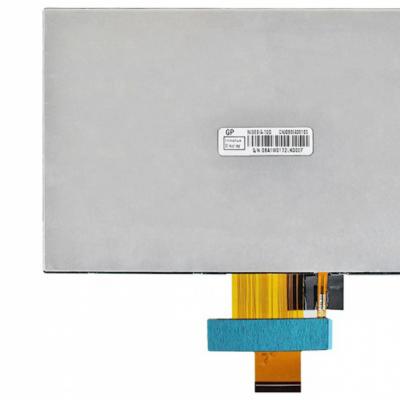

| 基本信息 : | 制造商 | 群创INNOLUX | 型号 | NJ080IA-10D |
| 类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 车载显示 | |
| 对角尺寸 | 8.0" | |||
| 应用环境 : | 存储温度 | -30 ~~ 80 °C | 工作温度 | -20 ~~ 70 °C |
| RoHS | RoHS | |||
| 典型特征 : | 白光LED背光，上/下/左/右翻转显示，表面雾面 | |||
| 像素特征 : | 解析度 | 1024(RGB)×600, WSVGA | 点间距(mm) | 0.0575×0.1656 (H×V) |
| 像素排列 | RGB垂直条状 | 像素间距(mm) | 0.1725×0.1656 (H×V) [148PPI] | |
| 结构尺寸 : | 显示区域(mm) | 176.64(H) × 99.36(V) | 开口区域(mm) | 180.44(H) × 103.16(V) |
| 外观尺寸(mm) | 192.8(H) × 116.9(V) | 外观厚度(mm) | 6.4±0.3 | |
| 外观特征 : | 物理形状 | 平面矩形 | 外观形状 | - |
| 宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | |
| 其它参数 : | 重量 | 184g (Typ.) | 表面处理 | 雾面 |
| 基本信息 : | 显示亮度 | 500 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 显示模式 | AAS，常黑显示，透射式 | |
| 最佳视角 | 全视角 | 响应时间(ms) | 25 (Typ.)(Tr+Td) | |
| 色彩性能 : | 白色坐标 | X:0.310; Y:0.330 | 支持颜色 | 16.7M (8-bit) |
| 色温 | 6638K | 亮度均匀性 | 1.33/1.43 (Typ./Max.)(9 points) |
| 帧频率 : | 60Hz |
| 翻转扫描 : | 翻转 (水平/垂直) |
| 功率总耗 : | 634mW (Typ.) |
| 驱动IC : | COG 推荐使用 ILI5120, ILI6150M5 |
| 信号电气 : | 电压供应 | 3.3/13/24/-5.6V (Typ.)(DVDD/AVDD/VGH/VGL) | 电流供应 | - | ||
| 信号类型 : | LVDS (1 ch, 8-bit) | 逻辑电压 | - | |||
| 接口特征 : | 位置 | - | 类型 | FPC | ||
| 接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚距 | 脚定义 |
| 1 pcs | 40 pins | 0.5 mm | ||||
| 光源特征 : | 光源类型 | WLED | 光源形状 | 阵列 | 位置 | 侧入式光源 |
| 数量 | 3S9P | 是否可换 | - | 灯管寿命 | 20K (Min.) 小时 | |
| 灯管电气 : | 电压供应 | 9.3±0.3V | 电流供应 | 540/585mA (Typ./Max.) | ||
| 接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
| 背光驱动 : | 无 | |||||
| 包装箱 : | 数量 | 重量 | 包装箱尺寸 |
| 30 pcs / 箱 | 8.55±0.43 Kgs | 530×355×255 mm (L×W×H) |
