10.4寸三菱液晶屏
您现在的位置:首页 > 工业液晶屏 > 三菱液晶屏 > 10.4寸 >
  • LSA40AT9001
  • LSA40AT9001

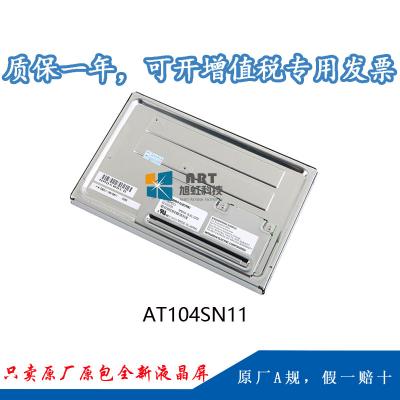

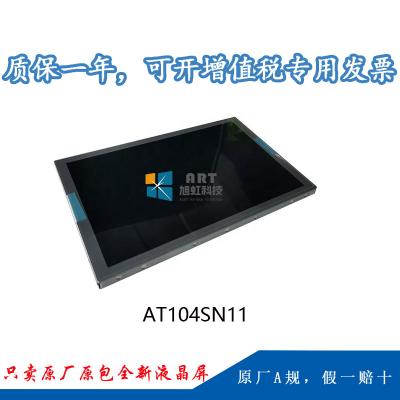

  • 型号:AT104SN11
  • 品牌:三菱 (Mitsubishi)
  • 尺寸:10.4英寸
  • 分辨率:800(RGB)×600 [SVGA]
  • 亮度:1500cd/m² (Typ.)
  • 视角:80/80/80/80 (Typ.)(CR≥10)
  • 接口:LVDS
  • 工作温度:-40 ~ 85 °C
  • 当前生产状态:量产中
技术参数
一、三菱液晶模组AT104SN11应用特征
基本信息: 品牌 型号 屏幕类型 其他名称
三菱(MITSUBISHI AT104SN11

a-Si TFT-LCD , 液晶模组

-
最大额定: RoHS 工作温度 存储温度 抗振能力
RoHS -40 ~ 85°C -40 ~ 85 °C 6.8G (66.64m/s²)
适用于: 工业,车载
典型特征: 表面雾面,6/8位灰阶可选,广视角,风景模式,宽温,6.8G抗震,超高亮度白光LED背光,背光寿命大于10w小时,180度翻转显示

二、三菱液晶模组AT104SN11结构详情
屏幕尺寸: 10.4寸
像素特征: 分辨率 像素配置 点间距(W×H) 像素间距
800(RGB)×600,SXGA RGB垂直条状 0.088×0.264mm  0.264×0.264 mm (H×V)
结构尺寸 : 显示尺寸(W×H) 可视尺寸(W×H) 外观尺寸(W×H) 外观厚度
211.2×158.4mm  215.4×161.8mm  230.2×180.2mm

11.0±0.5mm(Typ.)

外观特征: 物理形状 宽高比 风景肖像 外观样式
平面矩形 4:3(W : H) 风景模式 -
其他特征: 表面防护 重量 表面处理
- 610g (Typ.) 雾面,Hard coating (3H)
安装孔位: Side mounting holes (4-M3) on left, right bezel


三、三菱液晶模组AT104SN11光学特征

基本信息: 亮度(cd/m²) 光学模式 对比度
1500 cd/m² (Typ.) TN,常白显示,透射式 700:1 (Typ.) (透射)
可视角度(L/R/U/D) 最佳角度 响应速度
80/80/80/80(Typ.)(CR≥10) 6 o'clock 4/12 (Typ.)(Tr/Td) ms
色彩性能: 色域 颜色数量 白场色度
50% NTSC (CIE1931) 262K/16.7M (6-bit / 6-bit + Hi-FRC) Wx:0.313; Wy:0.329
白场变动: 1.30 (Max.)(5 points)
显示性能: 室外可视性


四、三菱液晶模组AT104SN11电子特征

刷新频率: 60Hz
翻转扫描: 翻转 (180°)
功率总耗: 10.4W (Typ.)



五、三菱液晶模组AT104SN11信号特征
信号电气: 电流输入 电压输入
320/350mA (Typ./Max.) 3.3V (Typ.)
功耗 1.1W (Typ.)
接口特征: 位置 类型 信号类型
- 端子 LVDS(1 ch, 6/8-bit)
信号接口: 品牌 型号 数量 脚间距 脚数
I-PEX 20186-020E-11F 1pcs 1.25mm 20pins


六、三菱液晶模组AT104SN11背光特征
背光特征: 类型 位置 形状 数量 寿命(小时) 是否可换
WLED 侧入式光源 4串 4strings 100K(Typ.) -
接口特征: 电流输入 130/140mA (Typ./Max.) 电压输入 18.0/21.1V (Typ./Max.)
位置 类型 灯管驱动
端子
接口详情: 型号 脚距 脚数 数量 脚定义
SM10B-SHLS-TF(LF)(SN) 1.0mm 10pins 1pcs BLE-10PINS-NNCAACCAAC
