19.2寸三菱液晶屏
您现在的位置:首页 > 工业液晶屏 > 三菱液晶屏 > 19.2寸 >
  • LSA40AT9001
  • LSA40AT9001

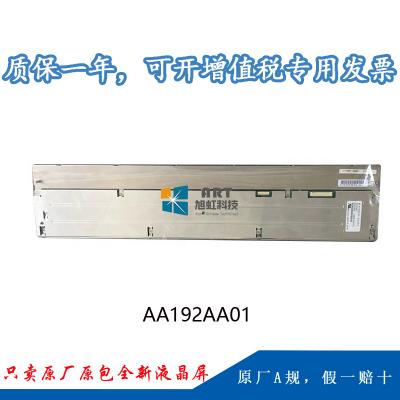

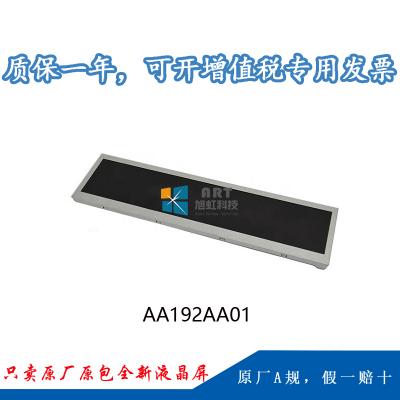

  • 型号:AA192AA01
  • 品牌:三菱 (Mitsubishi)
  • 尺寸:19.2 inch (原生条屏)
  • 分辨率:1920(RGB)×360
  • 亮度:500 cd/m² (Typ.)
  • 视角:80/80/60/80 (Typ.)(CR≥10)
  • 接口: LVDS
  • 工作温度:-30 ~ 80 °C
  • 当前生产状态:量产中
技术参数
一、三菱液晶模组AA192AA01应用特征
基本信息: 品牌 型号 屏幕类型 其他名称
三菱(MITSUBISHI AA192AA01

a-Si TFT-LCD , 液晶模组

-
最大额定: RoHS 工作温度 存储温度 抗振能力
RoHS -30 ~ 80°C -30 ~ 80 °C 1.0G (9.8 m/s²)
适用于: 工业,切割条形屏
典型特征: 表面雾面,6/8位灰阶可选,广视角,风景模式,宽温,白光LED背光,背光寿命大于10w小时,180度翻转显示,超宽屏

二、三菱液晶模组AA192AA01结构详情
屏幕尺寸: 19.2英寸(原生条屏)
像素特征: 分辨率 像素配置 点间距(W×H) 像素间距
1920(RGB)×360 RGB垂直条状 0.083×0.249mm  0.249×0.249mm (W×H)
结构尺寸 : 显示尺寸(W×H) 可视尺寸(W×H) 外观尺寸(W×H) 外观厚度
478.08×89.64mm  481.1×92.0mm  496×109.2mm

7.7/13.9(Typ./Max.) mm

外观特征: 物理形状 宽高比 风景肖像 外观样式
平面矩形 >3:1(W : H) 风景模式 -
其他特征: 表面防护 重量 表面处理
- 780g (Typ.) 雾面,Hard coating (3H)
安装孔位: Rear mounting holes (6-M3)


三、三菱液晶模组AA192AA01光学特征

基本信息: 亮度(cd/m²) 光学模式 对比度
500 cd/m² (Typ.) TN,常白显示,透射式 700:1 (Typ.) (透射)
可视角度(L/R/U/D) 最佳角度 响应速度
80/80/60/80(Typ.)(CR≥10) 6 o'clock 4/12 (Typ.)(Tr/Td) ms
色彩性能: 色域 颜色数量 白场色度
50% NTSC (CIE1931) 262K/16.7M (6-bit/6-bit +Hi-FRC) Wx:0.313; Wy:0.329
白场变动: 1.30 (Max.)(5 points)


四、三菱液晶模组AA192AA01电子特征

刷新频率: 60Hz
翻转扫描: 翻转 (180°)
功率总耗: 11.5W (Typ.)



五、三菱液晶模组AA192AA01信号特征
信号电气: 电流输入 电压输入
560/800mA (Typ.) 3.3V (Typ.)
功耗 -
接口特征: 位置 类型 信号类型
背面 端子 LVDS(1 ch, 6/8-bit)
信号接口: 品牌 型号 数量 脚间距 脚数
广濑电机 DF14A-20P-1.25H(56) 1pcs 1.25mm 20pins


六、三菱液晶模组AA192AA01背光特征
背光特征: 类型 位置 形状 数量 寿命(小时) 是否可换
WLED 侧入式光源 - - 100K(Typ.) -
接口特征: 电流输入 800/1000mA (Typ./Max.) 电压输入 12.0±1.2V
位置 类型 灯管驱动
- 端子 含LED驱动器
接口详情: 型号 脚距 脚数 数量 脚定义
SM14B-SRSS-TB(LF)(SN) 1.0mm 14pins 1pcs -
