5.0寸三菱液晶屏
您现在的位置:首页 > 工业液晶屏 > 三菱液晶屏 > 5.0寸 >
  • LSA40AT9001
  • LSA40AT9001

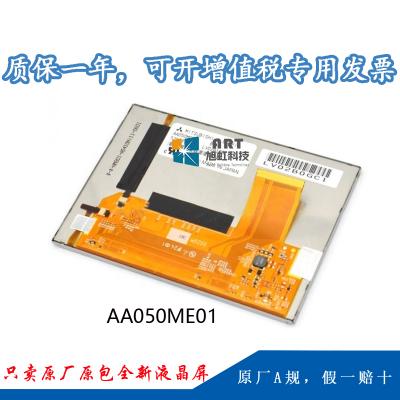

  • 型号:AA050ME01
  • 品牌:三菱 (Mitsubishi)
  • 尺寸:5.0英寸
  • 分辨率:800(RGB)×480 [WVGA]
  • 亮度:420 cd/m² (Typ.)
  • 视角:65/65/65/45 (Typ.)(CR≥10)
  • 接口:CMOS
  • 工作温度:-20 ~ 70 °C
  • 当前生产状态:已停产
技术参数
一、三菱液晶模组AA050ME01应用特征
基本信息: 品牌 型号 屏幕类型 其他名称
三菱(MITSUBISHI AA050ME01

a-Si TFT-LCD , 液晶模组

-
最大额定: RoHS 工作温度 存储温度 抗振能力
RoHS -20 ~ 70 °C -30 ~ 80 °C 1.0G (9.8 m/s²)
适用于: 工业
典型特征: 风景模式,白光LED背光,宽屏,180°翻转显示



二、三菱液晶模组AA050ME01结构特征
屏幕尺寸: 5.0寸
像素特征: 分辨率 像素配置 点间距(W*H) 像素间距(W*H)
800(RGB)×480 , WVGA RGB垂直条状 0.045×0.135 mm 0.135×0.135 mm
结构尺寸 : 显示尺寸(W×H) 可视尺寸(W×H) 外观尺寸(W×H) 外观厚度
108×64.8 mm 110.0×66.8 mm 118.5×77.8 mm (H×V) 3.5/5.4(Typ./Max.) mm
外观特征: 物理形状 宽高比 风景肖像 外观样式
平面矩形 15:9 (W : H) 风景模式 -
其他特征: 表面防护 重量 表面处理
- 70.0g Clear,Hard coating (2H)


三、三菱液晶模组AA050ME01光学特征

基本信息: 亮度(cd/m²) 光学模式 对比度
420 (Typ.) TN,常白显示,透射式 450:1 (Typ.) (透射)
可视角度(L/R/U/D) 最佳角度 响应速度
65/65/65/45(Typ.)(CR≥10) 12 o'clock 5/20 (Typ.)(Tr/Td) (ms)
色彩性能: 色域 颜色数量 白场色度
50% NTSC (CIE1931) 16.7M (8-bit ) Wx:0.298; Wy:0.317
白场变动: 1.30 (Max.)(5 points)
室外可视


四、三菱液晶模组AA050ME01电子特征

刷新频率: 60Hz
翻转扫描: 翻转 (180°)
功率消耗: 1.14W (Typ.)
时序控制 (T-CON) : Embedded T-CON



五、三菱液晶模组AA050ME01信号特征
信号电气: 电流输入 电压输入
7.4/38.0mA (Typ.)(ICC/AIDD) 3.3/5.0V (Typ.)(VCC/AVDD)
信号逻辑电压: 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC
接口特征: 位置 类型 信号类型
- FPC CMOS (1 ch, 8-bit)
信号接口: 品牌 型号 数量 脚间距 脚数
    1pcs 0.5mm 45pins


六、三菱液晶模组AA050ME01背光特征
背光特征: 类型 位置 形状 数量 寿命(小时) 是否可换
WLED 侧入式光源 2串 2 strings - No
WLED电气: 电流输入 电压输入 功耗
15/20mA (Typ./Max.) 21.2/23.1V (Typ./Max.)
接口特征: 位置 类型 WLED驱动
  包含在屏信号接口中
