5.0寸三菱液晶屏
您现在的位置:首页 > 工业液晶屏 > 三菱液晶屏 > 5.0寸 >
  • LSA40AT9001
  • LSA40AT9001

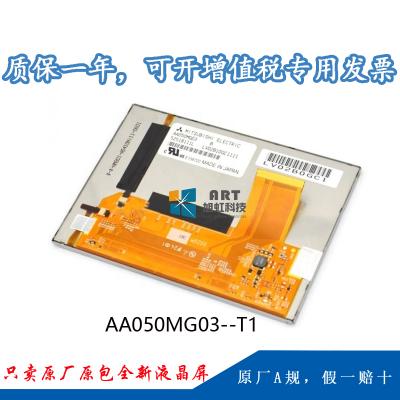

  • 型号:AA050MG03--T1
  • 品牌:三菱 (Mitsubishi)
  • 尺寸:5.0英寸
  • 分辨率:800(RGB)×480 , WVGA
  • 亮度:700 cd/m² (Typ.)
  • 视角:85/85/85/85 (Typ.)(CR≥10)
  • 接口:CMOS
  • 工作温度:-20 ~ 70 °C
  • 当前生产状态:量产中
技术参数
一、三菱液晶模组AA050MG03--T1应用特征
基本信息: 品牌 型号 屏幕类型 其他名称
三菱(MITSUBISHI AA050MG03--T1

a-Si TFT-LCD , 液晶模组

-
最大额定: RoHS 工作温度 存储温度 抗振能力
RoHS -20 ~ 70 °C -30 ~ 80 °C
适用于: 工业
典型特征: 广视角,风景模式,带触摸屏,高亮度,白光LED背光,宽屏,180°翻转显示



二、三菱液晶模组AA050MG03--T1结构特征
屏幕尺寸: 5.0寸
像素特征: 分辨率 像素配置 点间距(W*H) 像素间距(W*H)
800(RGB)×480 , WVGA RGB垂直条状 0.045×0.135 mm 0.135×0.135 mm
结构尺寸 : 显示尺寸(W×H) 可视尺寸(W×H) 外观尺寸(W×H) 外观厚度
108×64.8 mm 110.0×66.8 mm 118.5×84.7 mm 5.1/6.3 (Typ./Max.) mm
外观特征: 物理形状 宽高比 风景肖像 外观样式
平面矩形 15:9 (W : H) 风景模式 -
触摸屏: 同时触点 控制器 接口 触摸技术
单点触摸 不含控制器 - 4线电阻触摸屏
其他特征: 表面防护 重量 表面处理
- 199.0g (Typ.) Clear,Hard coating (3H)


三、三菱液晶模组AA050MG03--T1光学特征

基本信息: 亮度(cd/m²) 光学模式 对比度
700 (Typ.) SWV,常黑显示,透射式 1000:1 (Typ.) (透射)
可视角度(L/R/U/D) 最佳角度 响应速度
85/85/85/85(Typ.)(CR≥10) 全视角 12/12 (Typ.)(Tr/Td) (ms)
色彩性能: 色域 颜色数量 白场色度
50% NTSC (CIE1931) 16.7M (8-bit ) Wx:0.313; Wy:0.329
白场变动: 1.30 (Max.)(5 points)
显示性能 : 3D技术 阳光下可视性 反射率
- -


四、三菱液晶模组AA050MG03--T1电子特征

刷新频率: 60Hz
翻转扫描: 翻转 (180°)
功率总耗 :
1.9W (Typ.)



五、三菱液晶模组AA050MG03--T1信号特征
信号电气: 电流输入 电压输入
140/280mA (Typ./Max.) 3.3V (Typ.)
信号逻辑电压: 0≤VIL≤0.8V; 2.0V≤VIH≤VCC
接口特征: 位置 类型 信号类型
- FPC CMOS (1 ch, 8-bit)
信号接口: 品牌 型号 数量 脚间距 脚数
    1pcs 0.5mm 45pins


六、三菱液晶模组AA050MG03--T1背光特征
背光特征: 类型 位置 形状 数量 寿命(小时) 是否可换
WLED 侧入式光源 4串 4strings - No
WLED电气: 电流输入 电压输入 功耗
15/20mA (Typ./Max.) 24.0/27.6V (Typ./Max.)
接口特征: 位置 类型 WLED驱动
  包含在屏信号接口中
