10.1寸天马液晶屏
您现在的位置:首页 > 工业液晶屏 > 天马液晶屏 > 10.1寸 >
  • LSA40AT9001
  • LSA40AT9001

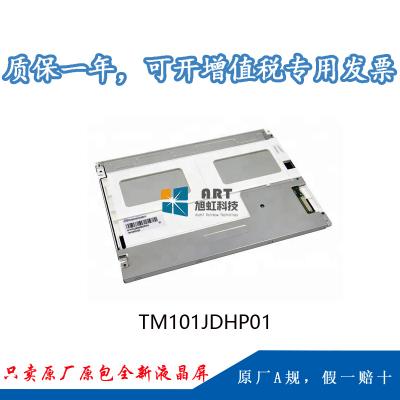

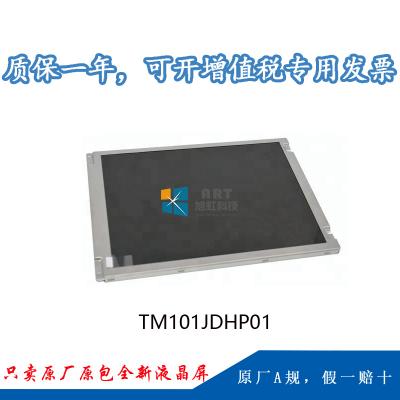

  • 型号:TM101JDHP01
  • 品牌:天马(TIANMA)
  • 尺寸:10.1英寸
  • 分辨率:1280×800
  • 亮度:400 cd/m² (Typ.)
  • 视角:85/85/85/85 (Typ.)
  • 接口:LVDS
  • 工作温度:-10 ~ 50 °C
  • 当前生产状态:量产中
技术参数
 1、我公司TM101JDHP01为天马原厂原装全新液晶屏A规液晶屏;质量符合天马原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,



一、天马10.1寸液晶模组TM101JDHP01应用详情

基本信息:

制造商

天马(tianma)

型号

TM101JDHP01

类型

液晶模组     a-Si TFT-LCD

应用产品

工业

对角尺寸

10.1”



应用环境:

工作温度

-10 ~ 50 °C

存储温度

-20 ~~ 60 °C

ROHS

ROHS



典型特征:

风景模式,广视角,白光LED背光,宽屏



二、天马10.1寸液晶模组TM101JDHP01结构详情

像素特征:

解析度

1280(RGB)×800 , WXGA

点间距

0.0565×0.1695 (W×H)(mm)

像素排列

RGB垂直条状

像素间距

0.1695×0.1695 (W×H)(mm)

结构尺寸:

显示区域

216.96(W)×135.6(H) mm

开口区域

-

外观尺寸

229.46(W)×149.1(H) mm

外观厚度

2.5/4.31 (Typ./Max.) mm

外观特征:

物理形状

平面矩形

外观形状

-

宽高比

16:10 (H:V)

风景肖像

风景模式

安装方式:

Without

其它参数:

重量

180g (Typ.)

表面处理

Hard coating



三、天马10.1寸液晶模组TM101JDHP01光学详情



基本信息:

显示亮度

400 cd/m² (Typ.)

对比度

800:1 (Typ.) (透射)

可视角度

85/85/85/85 (Typ.)(CR≥10)

显示模式

SFT,常黑显示,透射式

最佳视角

全视角

响应时间

10/15 (Typ.)(Tr/Td) (ms)

色彩性能:

白色坐标

X:0.300; Y:0.324

支持颜色

16.7M (8-bit)

色域

50% NTSC (CIE1931)

亮度均匀性

1.25/1.33 (Typ./Max.)(9 points)



四、天马10.1寸液晶模组TM101JDHP01电子详情

翻转扫描 :

No

刷新频率:

60Hz

驱动IC :

推荐使用 ST5821CA*3 + ST5084CA*1



五、天马10.1寸液晶模组TM101JDHP01信号详情

信号电气:

电压供应

3.3/11.0/23/-7.0V (Typ.)(VDD/AVDD/VGH/VGL)

信号类型:

LVDS (1 ch, 8-bit)

逻辑电压

-

接口特征:

类型

端子

接口详情:

数量

脚数

脚距

脚定义

1pcs

40pins

0.5mm





六、天马10.1寸液晶模组TM101JDHP01光源详情

光源特征:

光源类型

WLED

光源形状

阵列

位置

侧入式光源

数量

3S11P

是否可换

-

灯管寿命

30K(Typ.) (Hours)

灯管电气

电压供应

9.0/9.6/10.8V (Min./Typ./Max.)

电流供应

220/330mA (Typ./Max.)

接口特征:

类型

包含在屏信号接口中

背光驱动 :



七、天马10.1寸液晶模组TM101JDHP01包装特征

包装箱:

数量

重量

包装箱尺寸

42 pcs / 箱

14.95 Kgs

544×365×250 mm (L×W×H)
