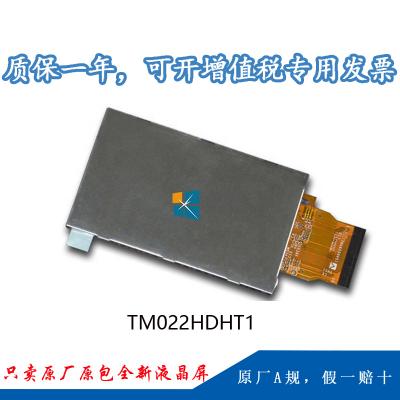

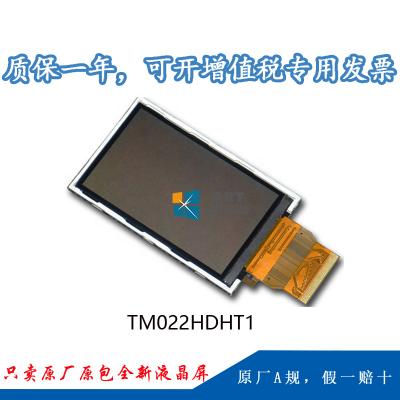

一、天马液晶模组TM022HDHT11 应用详情
|
基本信息： |
制造商 |
天马（tianma） |
型号 |
TM022HDHT11 |
|
类型 |
液晶模组 a-Si TFT-LCD |
应用产品 |
手机，PDA手持终端 |
|
|
对角尺寸 |
2.2” |
|||
|
应用环境： |
工作温度 |
-20 ~ 70 °C |
存储温度 |
-30 ~~ 80 °C |
|
ROHS |
ROHS |
|||
|
典型特征： |
肖像模式，半投射半反射式，白光LED背光 |
|||
二、天马液晶模组TM022HDHT11 结构详情
|
像素特征： |
解析度 |
240(RGB)×320 , QVGA |
点间距(mm) |
0.047×0.141 (H×V) |
|
像素排列 |
RGB垂直条状 |
像素间距(mm) |
0.141×0.141 (H×V) |
|
|
结构尺寸： |
显示区域（mm） |
33.84(H) × 45.12(V) |
开口区域(mm) |
36.04(H) × 47.32(V) |
|
外观尺寸（mm） |
40.6(H) × 56.6(V) |
外观厚度(mm) |
2.7±0.2 |
|
|
外观特征： |
物理形状 |
平面矩形 |
外观形状 |
- |
|
宽高比 |
3:4 (H:V) |
风景肖像 |
肖像模式 |
|
|
其它参数： |
重量 |
TBD |
表面处理 |
Clear，Hard coating (3H) |
三、天马液晶模组TM022HDHT11 光学详情
|
基本信息： |
显示亮度 |
90 cd/m² (Typ.) |
对比度 |
120:1 (Typ.) (透射) 10:1 (Typ.) (反射) |
|
可视角度 |
40/45/48/45 (Typ.)(CR≥10) |
显示模式 |
ECB，常白显示，透反射式 |
|
|
最佳视角 |
12 o'clock |
响应时间(ms) |
35 (Typ.)(Tr+Td) |
|
|
色彩性能： |
白色坐标 |
X:0.310; Y:0.300 |
支持颜色 |
262K (6-bit) |
|
色域 |
50% NTSC (CIE1931) |
亮度均匀性 |
1.25/1.43 (Typ./Max.)(9 points) | |
|
显示性能： |
室外可视性 |
是 |
透射度 |
- |
|
3D技术 |
- |
反射率 |
5.5% (Typ.) |
四、天马液晶模组TM022HDHT11 电子详情
|
帧频率 : |
60Hz |
|
翻转扫描 : |
No |
|
驱动IC : |
已邦定 ILI9341 |
五、天马液晶模组TM022HDHT11 信号详情
|
信号电气： |
电压供应 |
2.8V (Typ.)(VDD) |
电流供应 |
10mA (Typ.) |
|
信号类型： |
Parallel RGB (1 ch, 6-bit) + SPI |
逻辑电压 |
0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD |
|
|
接口特征： |
类型 |
FPC |
||
|
接口详情： |
数量 |
脚数 |
脚距 |
|
|
1pcs |
39pins |
0.3mm |
||
六、天马液晶模组TM022HDHT11 光源详情
|
光源特征： |
光源类型 |
WLED |
光源形状 |
1串 |
位置 |
侧入式光源 |
|
数量 |
4S1P |
是否可换 |
- |
灯管寿命 |
20K(Typ.) (Hours) |
|
|
灯管电气 |
电压供应 |
12/12.6/14.4V (Min./Typ./Max.) |
电流供应 |
20/25mA (Typ./Max.) |
||
|
功耗 |
246mW (Typ.) |
|||||
|
接口特征： |
类型 |
包含在屏信号接口中 |
||||
|
背光驱动 : |
无 |
|||||
七、天马液晶模组TM022HDHT11 包装详情
|
包装箱： |
数量 |
重量 |
包装箱尺寸 |
|
576 pcs / 箱 |
14.38 Kgs |
544×365×250 mm (L×W×H) |
