4.7寸天马液晶屏
您现在的位置:首页 > 工业液晶屏 > 天马液晶屏 > 4.7寸 >
  • LSA40AT9001
  • LSA40AT9001

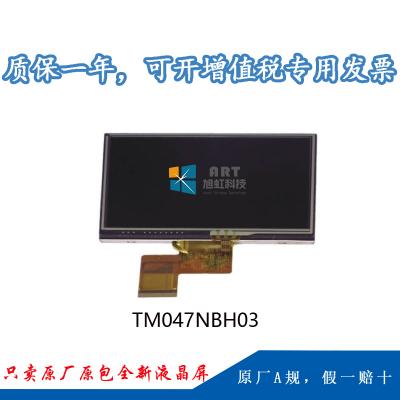

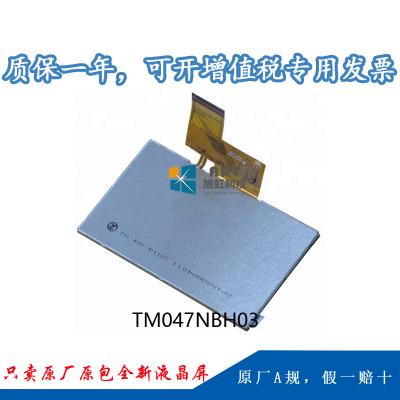

  • 型号:TM047NBH03
  • 品牌:天马 (TIANMA)
  • 尺寸:4.7英寸
  • 分辨率:480(RGB)×272 [WQVGA]
  • 亮度:280 cd/m² (Typ.)
  • 视角:70/70/60/70 (Typ.)
  • 接口:RGB
  • 工作温度:-20 ~ 60 °C
  • 当前生产状态:已停产
技术参数
 1、我公司TM047NBH03为天马原厂原装全新液晶屏A规液晶屏;质量符合天马原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,



一、天马4.7寸液晶模组TM047NBH03 应用详情

基本信息:

制造商

天马(tianma)

型号

TM047NBH03

类型

液晶模组     a-Si TFT-LCD

应用产品

PDA手持终端,便携导航仪,掌上电视,MP4 PMP,工业

对角尺寸

4.7”



应用环境:

工作温度

-20 ~ 60 °C

存储温度

-30 ~ 70 °C

ROHS

ROHS



典型特征:

风景模式,宽屏,白光LED背光,带触摸屏



二、天马4.7寸液晶模组TM047NBH03结构详情

像素特征:

解析度

480(RGB)×272 , WQVGA

点间距(mm)

0.072×0.216 (H×V)

像素排列

RGB垂直条状

像素间距(mm)

0.216×0.216 (H×V)

结构尺寸:

显示区域

103.68×58.752 mm (H×V)

开口区域(mm)

104.68×59.75(H×V)

外观尺寸

114.3×72.5 mm (H×V)

外观厚度(mm)

5.0 (Typ.)

外观特征:

物理形状

平面矩形

外观形状

-

宽高比

16:9 (H:V)

风景肖像

肖像模式

触摸面板

同时触点

单点触摸

信号类型

-

控制器

不含控制器

触摸技术

带触摸屏(4线电阻屏)

其它参数:

重量

76.5g (Typ.)

表面处理

Clear,Hard coating (3H)



三、天马4.7寸液晶模组TM047NBH03光学详情



基本信息:

显示亮度

280 cd/m² (Typ.)

对比度

500:1 (Typ.) (透射)

可视角度

70/70/60/70 (Typ.)(CR≥10)

显示模式

TN,常白显示,透射式

最佳视角

12 o'clock

响应时间(ms)

25 (Typ.)(Tr+Td)

色彩性能:

白色坐标

X:0.310; Y:0.330

支持颜色

16.7M (8-bit)

色域

50% NTSC (CIE1931)

亮度均匀性

1.25/1.33 (Typ./Max.)(9 points)



四、天马4.7寸液晶模组TM047NBH03电子详情

工作频率:

60Hz

翻转扫描 :

No

时序控制 (T-CON) :

Embedded T-CON



五、天马4.7寸液晶模组TM047NBH03信号详情

信号电气:

电压供应

3.3V (Typ.)

功率消耗

85/90mW (Typ./Max.)

信号类型:

Parallel RGB (1 ch, 8-bit)

逻辑电压

-0.3V≤VIL≤0.2VDD; 0.8VDD≤VIH≤VDD

接口特征:

类型

FPC

接口详情:

数量

脚数

脚距

脚定义

1pcs

40pins

0.5mm

DRGB-40P1C8B-120A



六、天马4.7寸液晶模组TM047NBH03光源详情

光源特征:

光源类型

WLED

光源形状

阵列

位置

侧入式光源

数量

5S2P

是否可换

-

灯管寿命

20K(Typ.) (Hours)

灯管电气:

电压供应

16V (Typ.)

电流供应

40/50mA (Typ./Max.)

功耗

640mW (Typ.)

接口特征:

类型

包含在屏信号接口中

背光驱动 :



七、天马4.7寸液晶模组TM047NBH03包装详情

包装箱:

数量

重量

包装箱尺寸

112 pcs / box

11.5 Kgs

530×350×250 mm (L×W×H)
