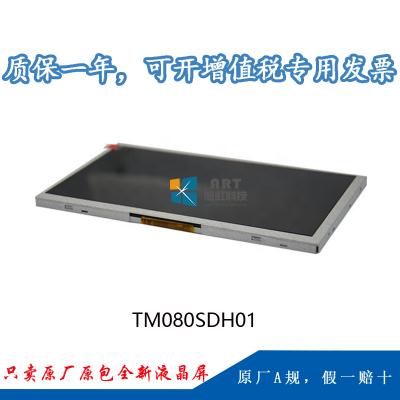

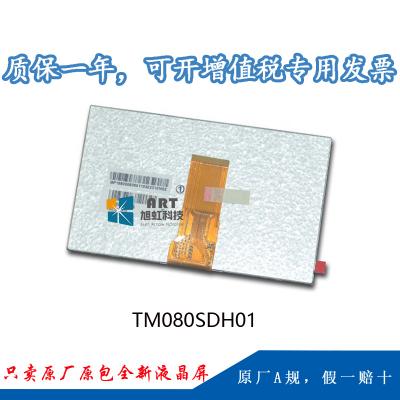

一、天马8.0寸液晶模组TM080SDH01应用详情
|
基本信息： |
制造商 |
天马（tianma） |
型号 |
TM080SDH01 |
|
类型 |
液晶模组 a-Si TFT-LCD |
应用产品 |
工业 |
|
|
对角尺寸 |
8.0” |
|||
|
应用环境： |
工作温度 |
-20 ~ 70 °C |
存储温度 |
-30 ~~ 80 °C |
|
ROHS |
ROHS |
|||
|
典型特征： |
表面雾面，6/8位灰阶可选，风景模式，白光LED背光,上/下/左/右翻转显示 |
|||
二、天马8.0寸液晶模组TM080SDH01结构详情
|
像素特征： |
解析度 |
800(RGB)×600 , SVGA |
点间距 |
0.0675×0.2025 (H×V)(mm) |
|
像素排列 |
RGB垂直条状 |
像素间距 |
0.2025×0.2025 (H×V)(mm) |
|
|
结构尺寸： |
显示区域（mm） |
162(H) × 121.5(V) |
开口区域 |
164.8(H) × 124.3(V)(mm) |
|
外观尺寸（mm） |
183(H) × 141(V) |
外观厚度 |
5.6±0.3(mm) |
|
|
外观特征： |
物理形状 |
平面矩形 |
外观形状 |
- |
|
宽高比 |
4:3 (H:V) |
风景肖像 |
风景模式 |
|
|
其它参数： |
重量 |
250g (Typ.) |
表面处理 |
雾面 |
三、天马8.0寸液晶模组TM080SDH01光学详情
|
基本信息： |
显示亮度 |
250 cd/m² (Typ.) |
对比度 |
500:1 (Typ.) (透射) |
|
可视角度 |
70/70/50/70 (Typ.)(CR≥10) |
显示模式 |
TN，常白显示，透射式 |
|
|
最佳视角 |
12 o'clock |
响应时间 |
25(Typ.)(Tr+Td) (ms) |
|
|
色彩性能： |
白色坐标 |
X:0.310; Y:0.330 |
支持颜色 |
262K/16.7M (6-bit / 6-bit + Dithering) |
|
色域 |
50% NTSC (CIE1931) |
亮度均匀性 |
1.33/1.43 (Typ./Max.)(9 points) |
四、天马8.0寸液晶模组TM080SDH01电子详情
|
翻转扫描 : |
翻转 (水平/垂直) |
|
刷新频率： |
60Hz |
|
功率总耗 : |
1.97/2.70W (Typ./Max.) |
|
时序控制 (T-CON) : |
Embedded T-CON |
五、天马8.0寸液晶模组TM080SDH01信号详情
|
信号电气： |
电压供应 |
3.3/12.5/22.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) |
电流供应 |
3.39/17.75/0.28/0.29mA (Typ.)(ICC/AIDD/IGH/IGL) |
|
功耗 |
241.4/381.5mW (Typ./Max.) |
|||
|
信号类型： |
Parallel RGB (1 ch, 6/8-bit) |
逻辑电压 |
- |
|
|
接口特征： |
类型 |
FPC |
||
|
接口详情： |
数量 |
脚数 |
脚距 |
脚定义 |
|
1pcs |
50pins |
0.5mm |
DRGB-50P1C8B-105A |
|
六、天马8.0寸液晶模组TM080SDH01光源详情
|
光源特征： |
光源类型 |
WLED |
光源形状 |
阵列 |
位置 |
侧入式光源 |
|
数量 |
3S9P |
是否可换 |
- |
灯管寿命 |
20K(Typ.) (Hours) |
|
|
灯管电气： |
电压供应 |
9.6/10.3 (Typ./Max.) |
电流供应 |
180/225mA (Typ./Max.) |
||
|
功耗 |
1.73/2.32W (Typ./Max.) |
|||||
|
接口特征： |
类型 |
端子 |
||||
|
背光驱动 : |
无 |
|||||
七、天马8.0寸液晶模组TM080SDH01包装详情
|
包装箱： |
数量 |
重量 |
包装箱尺寸 |
|
48 pcs / box |
15.38±0.77 Kgs |
544×365×250 mm (L×W×H) |
