9.7寸天马液晶屏
您现在的位置:首页 > 工业液晶屏 > 天马液晶屏 > 9.7寸 >
  • LSA40AT9001
  • LSA40AT9001

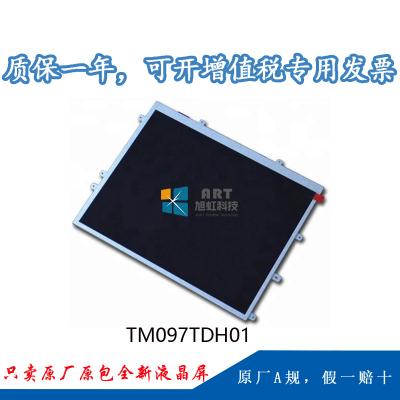

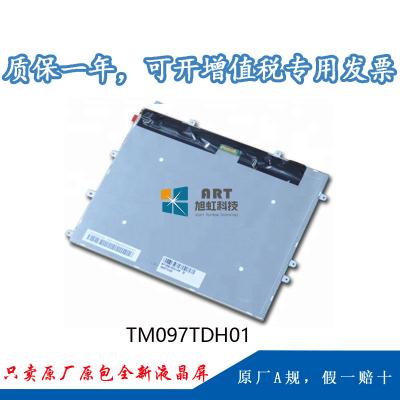

  • 型号:TM097TDH01
  • 品牌:天马 (TIANMA)
  • 尺寸:9.7英寸
  • 分辨率:1024×768
  • 亮度:220 cd/m² (Typ.)
  • 视角:70/60/70/70 (Typ.)
  • 接口:RGB
  • 工作温度:-20 ~ 70 °C
  • 当前生产状态:已停产
技术参数
 1、我公司TM097TDH01为天马原厂原装全新液晶屏A规液晶屏;质量符合天马原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,



一、天马9.7寸液晶模组TM097TDH01 应用详情

基本信息:

制造商

天马(tianma)

型号

TM097TDH01

类型

液晶模组     a-Si TFT-LCD

应用产品

平板电脑

对角尺寸

9.7”



应用环境:

工作温度

-20 ~ 70 °C

存储温度

-30 ~~ 80 °C

ROHS

ROHS



典型特征:

表面雾面,6/8位灰阶可选,风景模式,白光LED背光,上/下/左/右翻转显示



二、天马9.7寸液晶模组TM097TDH01结构详情

像素特征:

解析度

1024(RGB)×768 , XGA

点间距

0.064×0.192 (H×V)(mm)

像素排列

RGB垂直条状

像素间距

0.192×0.192 (H×V)(mm)

结构尺寸:

显示区域(mm)

196.608(H) × 147.456(V)

开口区域

200.91(H) × 152.26(V)(mm)

外观尺寸(mm)

210.2(H) × 166.2(V)

外观厚度

3.66±0.3 mm

外观特征:

物理形状

平面矩形

外观形状

-

宽高比

4:3 (H:V)

风景肖像

风景模式

安装方式:

Face mounting holes (10 pcs) on left, right, up, down slugs

其它参数:

重量

TBD

表面处理

雾面,Hard coating (3H)



三、天马9.7寸液晶模组TM097TDH01光学详情



基本信息:

显示亮度

220 cd/m² (Typ.)

对比度

500:1 (Typ.) (透射)

可视角度

70/60/70/70 (Typ.)(CR≥10)

显示模式

TN,常白显示,透射式

最佳视角

3 o'clock

响应时间

20(Typ.)(Tr+Td) (ms)



色彩性能:

白色坐标

X:0.313; Y:0.329

支持颜色

262K/16.7M (6-bit / 6-bit + Dithering)

色域

50% NTSC (CIE1931)

亮度均匀性

1.33 (Max.)(9 points)



四、天马9.7寸液晶模组TM097TDH01电子详情

翻转扫描 :

翻转 (水平/垂直)

刷新频率:

60Hz



五、天马9.7寸液晶模组TM097TDH01信号详情

信号电气:

电压供应

3.3/12.5/22.0/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL)

电流供应

-

功耗

-

信号类型:

Parallel RGB (1 ch, 6/8-bit)

逻辑电压

-

接口特征:

类型

FPC

接口详情:

数量

脚数

脚距

脚定义

1pcs

50pins

0.5mm





六、天马9.7寸液晶模组TM097TDH01光源详情

光源特征:

光源类型

WLED

光源形状

阵列

位置

侧入式光源

数量

6S6P

是否可换

-

灯管寿命

30K(Typ.) (Hours)

灯管电气:

电压供应

19.2V (Typ.)

电流供应

120mA (Typ.)

接口特征:

类型

端子

背光驱动 :
