友达

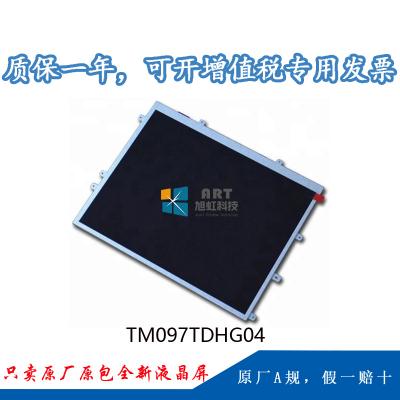

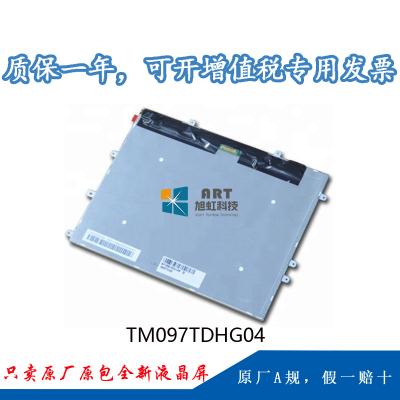

TM097TDHG04

a-Si TFT-LCD , 液晶模组

最大额定：

RoHS

工作温度

存储温度

抗振能力

RoHS

-20 ~ 70 °C

-30 ~ 80 °C

-

适用于：

平板

典型特征：

风景模式，白光LED背光

像素特征：

分辨率

像素配置

点间距(mm)

像素间距(mm)

1024(RGB)×768 ,   XGA

RGB垂直条状

0.064×0.192 mm   (H×V)

0.192×0.192 mm   (H×V)

结构尺寸：

显示尺寸mm

可视尺寸mm

外观尺寸mm

外观厚度(mm)

196.608×147.456   mm (H×V)

200.91×152.27 mm   (H×V)

210.21×166.3 mm   (H×V)

3.28/5.85   (Typ./Max.) mm

外观特征：

物理形状

宽高比

风景肖像

外观样式

平面矩形

4:3(H:V)

风景模式

-

安装孔位 :

Face mounting   holes (6 pcs) on left, right slugs

其它参数 :

重量

200g (Typ.)

表面处理

Clear

350 cd/m² (Typ.)

TN，常白显示，透射式

500 : 1 (Typ.) (透射)

可视角度(L/R/U/D)

最佳视角

响应速度

70/70/60/70   (Typ.)(CR≥10)

12 o'clock

20 (Typ.)(Tr+Td)   (ms)

色度

Wx:0.313;   Wy:0.329

色彩性能：

色域

颜色数量

亮度均匀性

50% NTSC   (CIE1931)

262K (6-bit)

1.33 (Typ.)(9   points)

翻转扫描 :

No

功率消耗 :

3.2W (Typ.)

时序控制 (T-CON) :

Embedded T-CON

3.3V (Typ.)

271mA (Typ.)

894.3mW (Typ.)

接口特征：

信号类型

物理类型

LVDS (1 ch, 6-bit)

端子

接口详情：

品牌

型号

数量

脚数

脚间距

脚定义

I-PEX

20474-030E-11

1 pcs

30 pins

0.4 mm

-

WLED

侧入式光源

30K(Typ.)   (Hours)

6S6P

6串

-

WLED驱动电气：

输入电压

输入电流

功率消耗

19.2V (Typ.)

20mA (Typ.)

2.3W (Typ.)

接口特征：

位置

-

类型

包含在屏信号接口中

光源驱动：

无

60 pcs / 箱

19.27 Kgs

565×483×312 mm
