电阻式和电容式触摸屏的工作原理总结

旭虹科技 2019-08-01

  工业液晶屏选型的时候经常会遇到一个问题就是触控功能,目前市场上带触摸一体的工业液晶屏还是很少的,几乎都是单独的液晶屏模组,要带触控,就需要外配触摸屏,触摸屏又分为电容触摸屏和电阻触摸屏,又的甚至有红外触摸屏。面对这么多触摸屏的选择,我们工业液晶屏配触摸屏该如何选择呢?下面我们就常见的电阻触摸屏和电容触摸屏的工作原理介绍一下,你们了解了工作原理,做出对应的选择。

  电阻式触摸屏工作原理:

  不管是4线电阻触摸屏还是5线电阻触摸屏工作原理是一样的。电阻触摸屏的工作原理主要是通过压力感应原理来实现对屏幕内容的操作和控制的,这种触摸屏屏体部分是一块与显示器表面非常配合的多层复合薄膜,其中第一层为玻璃或有机玻璃底层,第二层为隔层,第三层为多元树脂表层,表面还涂有一层透明的导电层,上面再盖有一层外表面经硬化处理、光滑防刮的塑料层。在多元脂表层表面的传导层及玻璃层感应器是被许多微小的隔层所分隔;电流通过表层,轻触表层压下时,接触到底层,控制器同时从四个角读出相称的电流及计算手指位置的距离。这种触摸屏利用两层高透明的导电层组成触摸屏,两层之间距离仅为2.5微米。当手指触摸屏幕时,平常相互绝缘的两层导电层就在触摸点位置有了一个接触,因其中一面导电层接通Y轴方向的5V均匀电压场,使得侦测层的电压由零变为非零,控制器侦测到这个接通后,进行A/D转换,并将得到的电压值与5V相比,即可得触摸点的Y轴坐标,同理得出X轴的坐标,这就是所有电阻技术触摸屏共同的最基本原理。

  电容式触摸屏工作原理:

  电容触摸屏技能是使用人体的电流感应进行作业的。电容式触摸屏是一块四层复合玻璃屏,玻璃屏的内外表和夹层各涂有一层ITO,最外层是一薄层矽土玻璃保护层,夹层ITO涂层作为作业面,四个角上引出四个电极,内层ITO为屏蔽层以保证杰出的作业环境。

  当手指触摸在金属层上时,因为人体电场,用户和触摸屏外表构成以一个耦合电容,关于高频电流来说,电容是直接导体,所以手指从接触点吸走一个很小的电流。

  这个电流分别从触摸屏的四角上的电极中流出,而且流经这四个电极的电流与手指到四角的间隔成正比,控制器经过对这四个电流份额的精确核算,得出触摸点的方位。

  电容面板的触控技能投射电容式触摸屏是在两层ITO导电玻璃涂层上蚀刻出不一样的ITO导电线路模块。两个模块上蚀刻的图形彼此笔直,能够把它们看作是X和Y方向 连续改变的滑条。

  因为X、Y架构在不一样外表,其相交处构成一电容节点。一个滑条能够当成驱动线,别的一个滑条当成是侦测线。当电流经过驱动线中的一条导线时,假如外界有电容改变的信号,那么就会导致另一层导线上电容节点的改变。

  侦测电容值的改变能够经过与之相连的电子回路丈量得到,再经由A/D控制器转为数字信号让核算机做运算处置获得(X,Y) 轴方位,进而到达定位的目地。

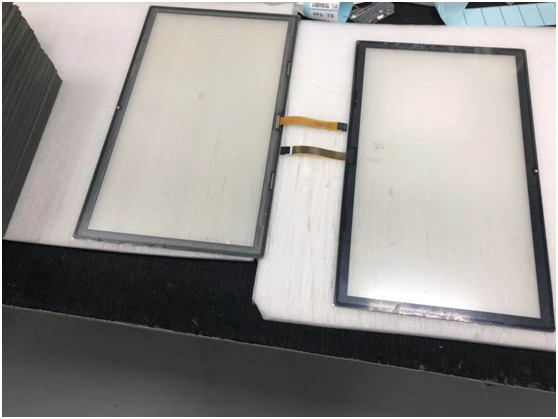

我司可供台湾AMT电阻触摸屏,台湾GTOUCH电容触摸屏,和一些国产的电容触摸屏,可以配3.5-32寸的工业液晶屏使用。
