友达10.4寸G104VN01 V1 IC、Cell、PCBA变更通知

旭虹科技 2023-07-04

  1、 G104VN01 V1 IC、Cell、PCBA变更原因:

  因为G104VN01 V1的IC,包括T型管IC、源极IC、栅极IC,正在向EOL移动。新的IC解决方案将应用于带有新Cell和PCBA的G104VN01 V1。

  2、 G104VN01 V1 IC、Cell、PCBA变更变更说明

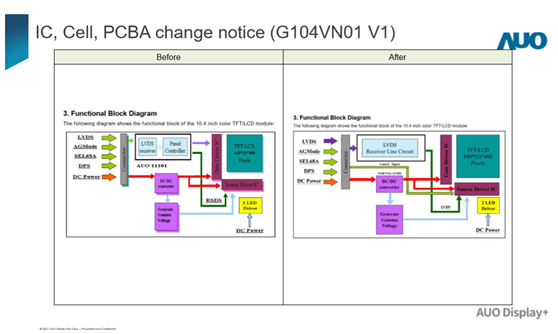

  更换T-com/栅极集成电路/源极集成电路。

  更改Cell和PCBA以适应新的IC。

  更改颜色/色度(红色x y、绿色x y、蓝色x y)。

  更改保护膜的设计。

  更改连接器型号(具有相同兼容性)

  保持相同的身体轮廓。

  保持相同的LED背光。

  相同的接口信号/时序特性。

  保持相同的连接器引脚分配/位置/兼容性

3、一览表
样品交付 ECN发布 AUO RA测试完成 Phase-in
10/M 10/E 2022/Q1

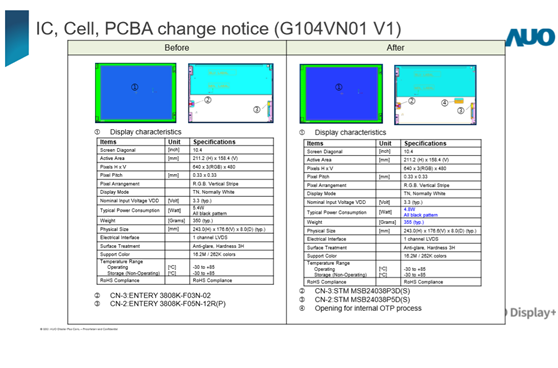

G104VN01 V1 变化表

No. Items Before After
1 Gate IC AUO-11101 U1 RM59700
2 T-con IC
NT39606
RM55002

3 Source IC NT39205
4 Cell Original cell New cell
5
  1.
Original PCBA New PCBA
6 Weight 350 (typ.) 355 (typ.)

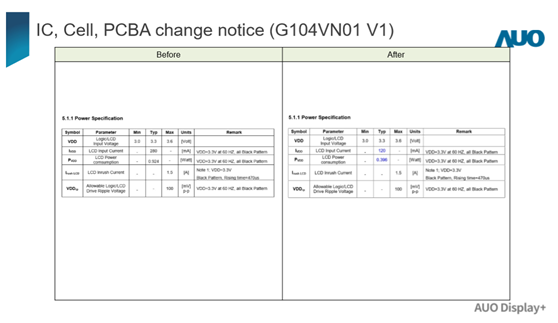

7 Power consumption 5.4W 4.8W

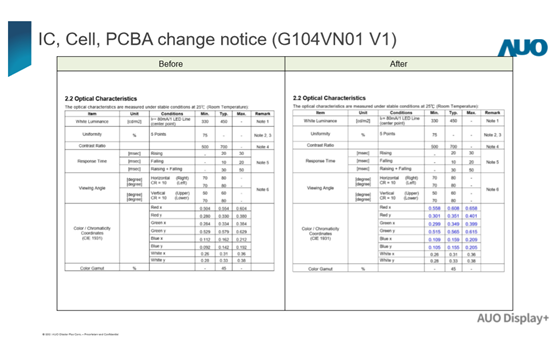

8 Color / Chromaticity Original Color / Chromaticity

Update Color / Chromaticity
(Red x y, Green x y, Blue x y)


9 Back Protect Film Openings for connectors Add one more opening for internal OTP process
(See page 4)

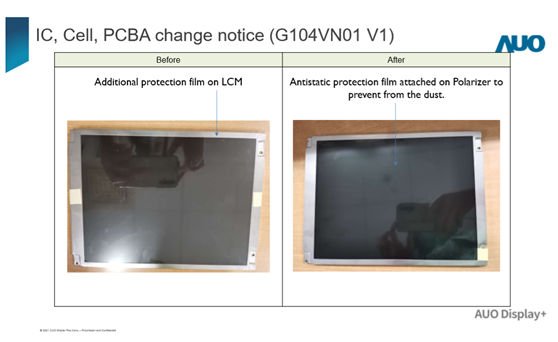

10 Front Protect Film Additional Protect Film attached by tape

Antistatic protection film attached on Polarizer (See page 8)
11 Connector CN2 ENTERY 3808K-F05N-02R or compatible STM MSB24038P5D(S) or compatible
12 Connector CN3

ENTERY 3808K-F03N-02R or compatible STM MSB24038P3D(S) or compatible









关于G104VN01 V1变更后规格书,可以找我们客户要一下
