表面电容触摸屏和投射式电容触摸屏的分类浅谈

旭虹科技 2019-09-03

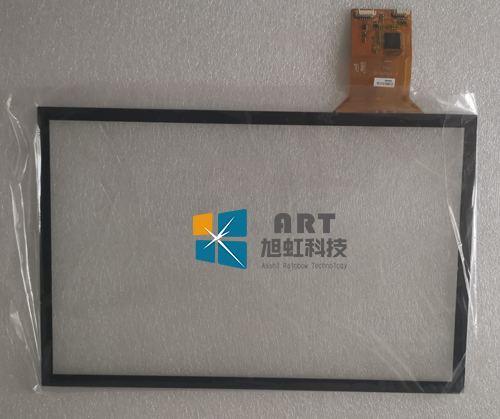

  随着时间和技术的推移电容触摸屏逐渐成为了手机、触控显示器等产品的主流应用。电容触摸屏代表了当前多点触摸界面的主流技术。投射式电容触摸屏通过测量电容的微小变化能够精确的定位到手指轻触屏幕的位置,在电容触摸屏的应用中最为关键的问题便是电磁干扰对系统性能的影响,目前电容触摸屏已将这类干扰问题逐渐减小。表面式和投射式触摸屏是按照什么来分类的?下面我们就电容触摸屏工作原理和分类做个浅谈:

  电容触摸屏工作原理是在玻璃表面用一层或者多层ITO制作X 轴和Y 轴电极矩阵,当手指触摸时,手指和ITO 表面形成一个耦合电容,引起电流的微弱变动,通过扫描X 轴和Y 轴电极矩阵,检测触摸点电容量的变化,计算出手指所在位置。

  电容触摸屏可分为表面式电容触摸屏和投射式电容触摸屏,投射式电容触摸屏又可分为自电容式触摸屏和互电容式触摸屏,自电容式触摸屏的X 轴和Y 轴电极矩阵分别与地形成电容,当手指触摸电容屏,手指电容与电极电容叠加,使电极电容量增加。

  检测时,自电容式触摸屏依次分别检测X 轴和Y轴电极矩阵,根据触摸前后电容量的变化,分别确定X 轴坐标和Y 轴坐标,得出电容屏的触摸点坐标。

  单个触摸点在X 轴和Y 轴方向的坐标都是唯一的。当有两个触摸点且这两个触摸点不在同一X 轴或同一Y 轴时,在X 轴和Y 轴形成4 个坐标,但其中只有两个坐标是真实的,另外两个就是俗称的“鬼点”,因此自电容式触摸屏无法实现真正的多点触摸。

  互电容式触摸屏的X 轴和Y 轴电极矩阵交叉处形成电容,即X 轴和Y 轴电极分别构成了电容的两极,当手指触摸电容屏,与触摸点附近的两个电极产生耦合电容,造成这两个电极之间电容量的变化。

  检测时,Y 轴电极矩阵分时依序发出信号,X 轴电极矩阵同时接收信号,从而得到所有X 轴和Y 轴电极矩阵交叉点的电容值,根据电容量的变化,可计算出每一个触摸点坐标,目前可以支持到10 个手指的触摸。
