10.1寸友达液晶屏
您现在的位置:首页 > 工业液晶屏 > 友达液晶屏 > 10.1寸 >
  • LSA40AT9001
  • LSA40AT9001

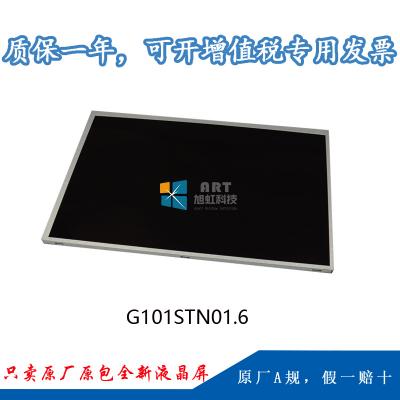

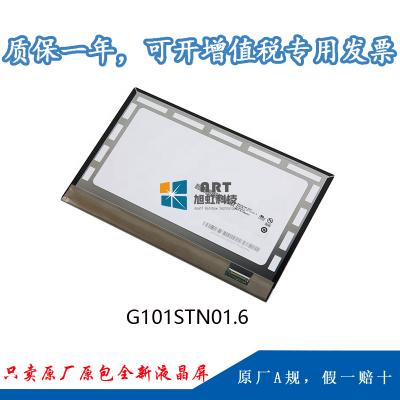

  • 型号:G101STN01.6
  • 品牌:友达 (AUO)
  • 尺寸:10.1英寸
  • 分辨率:1024×600
  • 亮度:250 cd/m² (Typ.)
  • 视角:70/70/60/60 (Typ.)(CR≥10)
  • 接口:LVDS
  • 工作温度:-10 ~ 60 °C
  • 当前生产状态:量产中
技术参数

1、我公司G101STN01.6为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,


一、友达10.1寸液晶模组G101STN01.6应用特征

基本信息: 品牌 型号 屏幕类型 其它名称
京东方 G101STN01.6 a-Si TFT-LCD , 液晶模组 -
最大额定: RoHS 工作温度 存储温度 抗振能力
RoHS -10 ~ 60 °C -30 ~ 70 °C -
适用于: 工业
典型特征: 6/8位灰阶可选,风景模式,白光LED背光,宽屏,信号端子倒装


二、友达10.1寸液晶模组G101STN01.6结构特征

屏幕尺寸: 10.1吋
像素特征: 分辨率 像素配置 点间距(W×H) 像素间距(W×H)
1024(RGB)×600 ,   WSVGA RGB垂直条状 0.0725×0.2088 mm 0.2175×0.2088 mm
结构尺寸: 显示尺寸mm 可视尺寸mm 外观尺寸(mm) 外观厚度
222.72(W)×125.28(H)   mm
外观特征: 物理形状 宽高比 风景肖像 外观样式
平面矩形 16:9 (W : H) 风景模式



三、友达10.1寸液晶模组G101STN01.6光学特征

基本信息: 亮度(cd/m²) 光学模式 对比度
250 cd/m² (Typ.) TN,常白显示,透射式 500:1 (Typ.) (透射)
可视角度(L/R/U/D) 最佳视角 响应速度
70/70/60/60   (Typ.)(CR≥10) - 7/9   (Typ.)(Tr/Td) ms
色彩性能: 色域 颜色数量 白场色度
45% NTSC   (CIE1931) 262K/16.7M   (6-bit / 6-bit + Hi-FRC) 1.25 (Max.)(5   points)



四、友达10.1寸液晶模组G101STN01.6电子特征

刷新频率: 60Hz
翻转扫描: 翻转 (180°)


五、友达10.1寸液晶模组G101STN01.6信号特征

信号电气: 电流输入 电压输入 功耗
140/160mA   (Typ./Max.) 3.3V (Typ.) 0.53W (Max.)
接口特征: 位置 类型 信号类型
背面 端子 LVDS (1 ch,   6/8-bit)
信号接口: 品牌 型号 数量 脚间距 脚数 脚定义
I-PEX 20455-040E-12R 1pcs 0.5mm 40pins -



六、友达10.1寸液晶模组G101STN01.6背光特征

  背光特征: 类型 位置 形状 数量 寿命(小时) 是否可换
WLED       50K(Typ.)   (Hours) -

 提示:以上G101STN01.6所有参数值均依据规格书手动录入,已尽力减少错误,但不能保证的完全正确。开发使用请以液晶屏规格书为准!
