10.1寸友达液晶屏
您现在的位置:首页 > 工业液晶屏 > 友达液晶屏 > 10.1寸 >
  • LSA40AT9001
  • LSA40AT9001

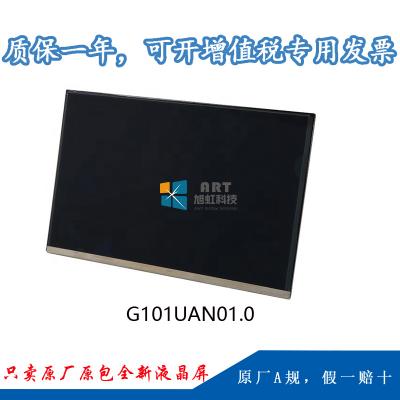

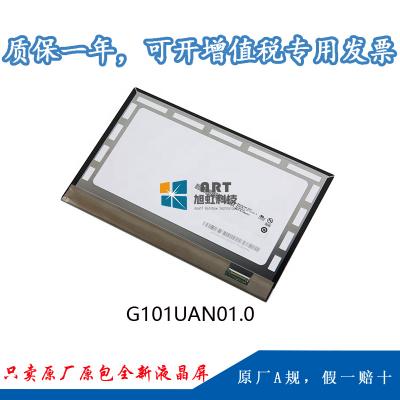

  • 型号:G101UAN01.0
  • 品牌:友达 (AUO)
  • 尺寸:10.1英寸
  • 分辨率:1920×1200
  • 亮度:410 cd/m² (Typ.)
  • 视角:85/85/85/85 (Typ.)(CR≥10)
  • 接口:eDP
  • 工作温度:-10 ~ 60 °C
  • 当前生产状态:量产中
技术参数

1、我公司G101UAN01.0 为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,


一、友达10.1寸高分辨率全视角液晶模组G101UAN01.0 应用详情

基本信息:

品牌

友达(AUO)

型号

G101UAN01.0

屏幕类型

a-Si TFT-LCD , 液晶模组

屏幕尺寸

10.1”

适用于

工业

最大额定值:

工作温度

-10 ~ 60 °C

存储温度

-20 ~ 60 °C

抗振能力

-

RoHS

RoHS

典型特征:

广视角,风景模式,白光LED背光,宽屏,信号端子倒装


二、友达10.1寸高分辨率全视角液晶模组G101UAN01.0 光学详情

基本信息:

亮度

410cd/m² (Typ.)

对比度

800 : 1 (Typ.) (透射)

最佳角度

全视角

响应速度

25 (Typ.)(Tr+Td)   (ms)

可视角度

85/85/85/85   (Typ.)(CR≥10)

光学模式

AHVA,常黑显示,透射式

色彩性能:

色度

X:0.313; Y:0.329

颜色数量

16.7M (6-bit +   Hi-FRC)

色域

52% NTSC   (CIE1931)

白场变动

1.43 (Max.)(5   points)


三、友达10.1寸高分辨率全视角液晶模组G101UAN01.0 结构详情

像素特征:

分辨率

1920(RGB)×1200 , WUXGA

像素配置

RGB垂直条状

点间距

0.038×0.113 mm(W×H)

像素间距

0.113×0.113 mm(W×H)

结构尺寸:

显示尺寸

216.81(W)×135.5(H) mm

外观尺寸

228.22(H) ×   148.32(V)

可视尺寸

-

外观厚度

5.35 (Typ.) mm

外观特征:

物理形状

平面矩形

风景肖像

风景模式

宽高比

16:10(W:H)

外观形状

-

安装方式:

Without

其它详情:

重量

140g (Max.)

表面处理

Hard coating,抗反射处理


四、友达10.1寸高分辨率全视角液晶模组G101UAN01.0 电子详情

刷新频率:

60Hz

翻转扫描:

No


五、友达10.1寸高分辨率全视角液晶模组G101UAN01.0 信号详情

信号电气:

输入电流

200/240mA (Typ.)

输入电压

3.3V (Typ.)

功耗

0.66/0.79W   (Typ./Max.)

信号接口

eDP (2 Lanes)

接口特征:

位置

背面

类型

端子

信号接口:

品牌

型号

数量

脚间距

脚数

I-PEX

20455-030E-12

1pcs

0.5mm

30pins


六、友达10.1寸高分辨率全视角液晶模组G101UAN01.0 发光详情

灯管特征:

灯管类型

WLED

背光可换性

-

位置

侧入式光源

数量

-

灯管形状

-

寿命

30K(Typ.)   (Hours)

驱动电气:

输入电流

0.11/0.13A   (Typ./Max.)



输入电压

12.0V

功耗

1.32/1.58W   (Typ./Max.)

接口特征:

位置

-



类型

包含在屏信号接口中

背光驱动:

含LED驱动器


七、友达10.1寸高分辨率全视角液晶模组G101UAN01.0 包装特征

包装箱:

数量

重量

包装箱尺寸

50 pcs / 箱

-

445×283×377 mm   (L×W×H)


提示:以上
G101UAN01.0 所有参数值均依据规格书手动录入,已尽力减少错误,但不能保证的完全正确。开发使用请以液晶屏规格书为准!
