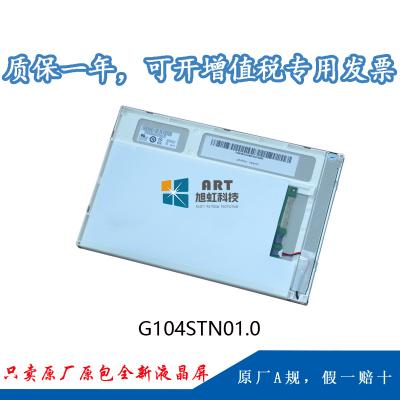

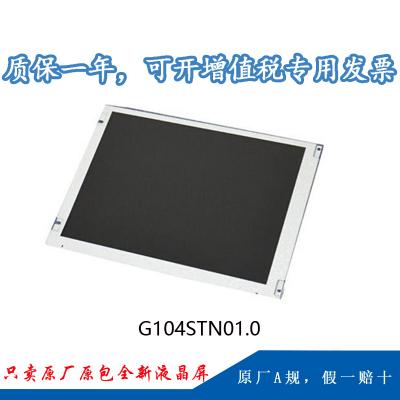

一、友达10.4寸液晶模组G104STN01.0基本参数
|
品牌 |
友达 (AUO) |
型号名称 |
G104STN01.0 |
|
屏幕尺寸 |
10.4 inch |
屏幕类型 |
a-Si TFT-LCD , 液晶模组 |
|
分辨率 |
800(RGB)×600 [SVGA] |
像素配置 |
RGB垂直条状 |
|
显示尺寸 |
211.2(H)×158.4(V) mm |
外观尺寸 |
243(H)×184(V) ×7(D) mm |
|
可视尺寸 |
214.8(H)×162.7(V) mm |
表面处理 |
雾面，Hard coating (3H) |
|
亮度 |
400 cd/m² (Typ.) |
对 比 度 |
700:1 (Typ.) (透射) |
|
最佳角度 |
光学模式 |
TN，常白显示，透射式 |
|
|
可视角度 |
80/80/60/70 (Typ.)(CR≥10) |
响应速度 |
10/5 (Typ.)(Tr/Td) ms |
|
颜色数量 |
262K/16.2M , 50% (CIE1931) |
背光类型 |
WLED [7S2P] , 70K hours , 含LED驱动器 |
|
屏幕重量 |
262K/16.2M , 50% (CIE1931) |
适用于 |
工业 |
|
刷新频率 |
60Hz |
触摸功能 |
无触摸 |
|
信号系统 |
20 pins LVDS (1 ch, 6/8-bit) , 端子 |
功耗 |
2.88W (Typ.) |
|
供应电压 |
3.3V (Typ.) |
温度范围 |
工作温度: -30 ~ 80 °C ; 存储温度: -30 ~ 80 °C |
二、友达10.4寸液晶模组G104STN01.0信号详情
|
接口类型 |
LVDS (1 ch, 6/8-bit) |
信号逻辑电压 |
||
|
信号电气： |
电压输入 |
3.3V (Typ.) |
电流输入 |
320mA (Typ.) |
|
FPC详情 : |
脚间距 |
1.0 mm |
数量 |
1 pcs |
|
脚数 |
20 pins |
信号电气功耗 |
1.5W (Max.) |
|
三、友达10.4寸液晶模组G104STN01.0背光详情
|
背光类型: |
WLED |
是否可换 |
Replaceable |
|
背光数量: |
7S2P |
灯管形状 |
2串 |
|
背光寿命: |
70K(Typ.) (Hours) |
位置 |
侧入式光源(底部) |
|
电压输入: |
12.0V (Typ.) |
电流输入 |
0.32A (Typ.) |
|
背光功耗: |
2.88W (Typ.) |
类型 |
2.88W (Typ.) |
|
接口位置: |
背光驱动 |
含LED驱动器 |
四、友达10.4寸液晶模组G104STN01.0包装详情
|
包装箱： |
数量 |
重量 |
尺寸 (L×W×H) |
|
20 pcs / 箱 |
11.5 Kgs |
477×290×360 mm |
