10.4寸友达液晶屏
您现在的位置:首页 > 工业液晶屏 > 友达液晶屏 > 10.4寸 >
  • LSA40AT9001
  • LSA40AT9001

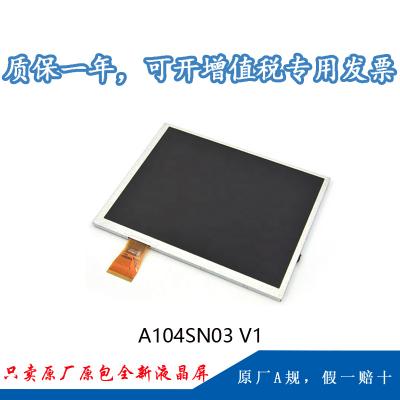

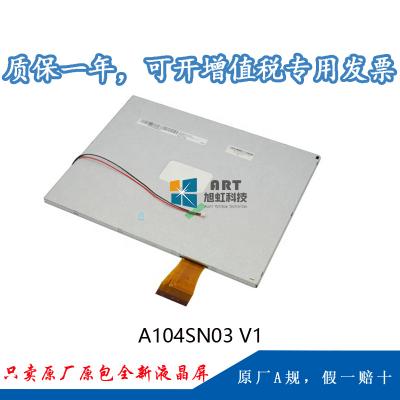

  • 型号:A104SN03 V1
  • 品牌:友达 (AUO)
  • 尺寸:10.4英寸
  • 分辨率:800×600
  • 亮度:350cd/m²(Typ.)
  • 视角:75/75/50/60 (Typ.)(CR≥10)
  • 接口:TTL
  • 工作温度:-10 ~ 60 °C
  • 当前生产状态:量产中
技术参数
1、我公司A104SN03 V1为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,


一、友达10.4寸工业液晶模组A104SN03 V1应用特征

基本信息:

品牌

型号

屏幕类型

其它名称

友达

A104SN03 V1

a-Si TFT-LCD , 液晶模组

A104SN03 V.1

最大额定:

RoHS

工作温度

存储温度

抗振能力

RoHS

-10 ~ 60 °C

-20 ~ 70 °C

-

适用于:

数码相框,便携式DVD,工业

典型特征:

表面雾面,风景模式,白光LED背光,6/8位灰阶可选



二、友达10.4寸工业液晶模组A104SN03 V1结构特征

屏幕尺寸:

10.4吋

像素特征:

分辨率

像素配置

点间距(mm)

像素间距(mm)

800(RGB)×600 ,   SVGA

RGB垂直条状

0.088×0.264 mm

0.264×0.264 mm

结构尺寸:

显示尺寸(H×V)

可视尺寸(H×V)

外观尺寸(H×V)

外观厚度(mm)

211.2×158.4 mm

213.2×160.4 mm

228.4×175.4 mm

6.2±0.3 mm

外观特征:

物理形状

宽高比

风景肖像

外观样式

平面矩形

4:3 (H:V)

风景模式

-

安装孔位:

Without

其他参数:

重量

表面处理

400±20g

雾面,Hard coating (3H)



三、友达10.4寸工业液晶模组A104SN03 V1光学特征





基本信息:

亮度(cd/m²)

光学模式

对比度

350 cd/m² (Typ.)

TN,常白显示,透射式

500:1 (Typ.) (透射)

可视角度(L/R/U/D)

最佳视角

响应速度

75/75/50/60   (Typ.)(CR≥10)

6 o'clock

30 (Typ.)(Tr+Td)   (ms)

色度

Wx:0.330;   Wy:0.350

色彩性能:

色域

颜色数量

亮度均匀性

50% NTSC   (CIE1931)

262K/16.2M   (6-bit / 6-bit + Dithering)

1.25/1.33   (Typ./max.)(9 points)



四、友达10.4寸工业液晶模组A104SN03 V1电子特征

刷新频率:

60Hz

翻转扫描:

No

功率总耗:

3.4W (Max.)

时序控制 (T-CON) :

Embedded T-CON



五、友达10.4寸工业液晶模组A104SN03 V1信号详情

信号电气:

输入电流

10/24/0.4/-0.4 A(Typ.)(ICC/IDD/IGH/IGL)

输入电压

3.3/11/15/-7V   (Typ.)(VCC/AVDD/VGH/VGL)

功耗

0.43W (Typ.)

信号接口

TTL (1 ch, 6/8-bit)   + SPI

接口特征:

位置

-

类型

FPC

信号详情:

品牌

型号

脚距

脚数

数量

脚定义



0.5mm

60pins

1 pcs

-



六、友达10.4寸工业液晶模组A104SN03 V1发光详情

灯管特征:

灯管类型

WLED

数量

3S12P

位置

侧入式光源(底部)

可换性

No

灯管形状

阵列

灯管寿命

10K(Min.)   (Hours)

WLED电气 :

输入电压

输入电流

功率消耗

8.8/10.0/10.7V   (Min./Typ./Max.)

300mA (Typ.)

3.0/3.21W   (Typ./Max.)

接口特征:

位置

-

类型

端子

灯管驱动:

接口详情:

品牌

型号

脚间距

脚数

数量

接口定义

朝富

JT1025-1021



2 pins

1 pcs

BLE-2PINS-AC



七、友达10.4寸工业液晶模组A104SN03 V1包装特征

包装箱:

数量

重量

尺寸

20 pcs / box

11.0 Kgs

483×296×355 mm   (L×W×H)

  提示:以上所有参数值均依据规格书手动录入,已尽力减少错误,但不能保证的完全正确。开发使用请以液晶屏规格书为准!
