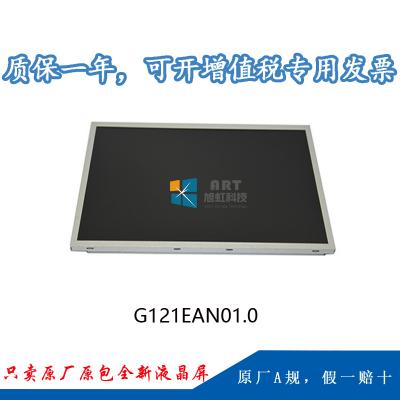

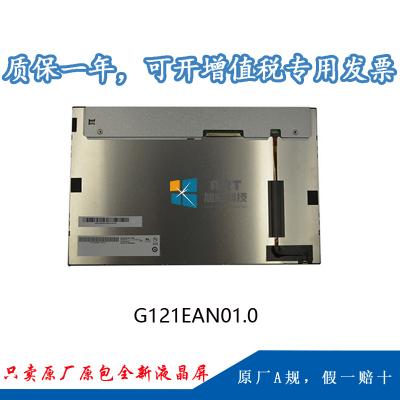

一、友达12寸液晶模组G121EAN01.0应用详情
| 基本信息 : | 面板品牌 | AUO | 面板型号 | G121EAN01.0 |
| 面板尺寸 | 12.1英寸 | 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |||
| 工作环境： | 工作温度 | -30 ~ 85 °C | 存储温度 | -30 ~ 85 °C |
| RoHS状态 | RoHS | |||
| 典型特征 : | 广色域，表面雾面，6/8位灰阶可选，广视角，风景模式，宽温，背光易换，白光LED背光，背光寿命大于10万小时，宽屏 | |||
二、友达12寸液晶模组G121EAN01.0 结构详情
| 像素特征 : | 像素数量 | 1280(RGB)×800 , WXGA | 点间距 | 0.068×0.204 mm (H×V) |
| 像素布局 | RGB垂直条状 | 像素间距 | 0.204×0.204 mm (H×V) | |
|
结构尺寸 : |
显示区域 | 261.12×163.2 mm(H×V) | ||
| 外观尺寸 | 278×184 mm | 外观厚度 | 9.29 (Max.) mm | |
|
外观特征 : |
外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比 | 16:10 (H:V) | |||
| 安装孔位 : | Side mounting holes (4 pcs) on left, right bezel | |||
| 其它特征 : | 重量 | TBD | 表面处理 | 雾面，Hard coating (3H) |
三、友达12寸液晶模组G121EAN01.0光学详情
|
基本信息： |
面板亮度 | 500 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | IPS，常黑显示，透射式 | |
| 最佳视角 | 全视角 | 反应时间 | 25 (Typ.)(Tr+Td) (ms) | |
|
色彩性能： |
白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| 色域 | 72% NTSC (CIE1931) | 亮度变化 | 1.33 (Max.)(5 points) |
四、友达12寸液晶模组G121EAN01.0电子详情
| 工作频率 : | 60Hz |
| 翻转扫描 : | NO |
| 功率消耗 : | TBD |
五、友达12寸液晶模组G121EAN01.0光源特征
|
背光特征 : |
灯管类型 | WLED | 位置 | 侧入式光源(顶部) | ||
| 是否可换 | NO | 灯管寿命 | 100K(Min.) (Hours) | |||
|
灯管电气 : |
电压输入 | 22.4/25.2V (Typ./Max.) | 电流输入 | 45mA (Typ.) | ||
| 功耗 |
3.02/3.4W (Typ./Max.) |
|||||
|
接口特征 : |
WLED驱动状态 | 含LED驱动器 | ||||
| 物理类型 | 包含在屏信号接口中 | |||||
|
驱动电气 : |
电压输入 | 10/12/15V (Min./Typ./Max.) | 电流输入 | 0.51/0.65A (Typ./Max.) | ||
| 功耗 | 6.1/6.5W (Typ./Max.) | |||||
六、友达12寸液晶模组G121EAN01.0信号详情
| 信号系统 : | LVDS (1 ch, 6/8-bit) | |||||
|
信号电气： |
电压输入 | 3.3V (Typ.) | 电流输入 | TBD | ||
| 功耗 | TBD | |||||
| 接口特征： | 类型 | 端子 | ||||
|
端子详情 : |
品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
| 庆良 |
093G30-B0001A-1 |
1 mm | 30pins | 1 pcs | LVDS-30P1C8B-105A | |
七、友达12寸液晶模组G121EAN01.0包装详情
| 包装箱 : | 数量 | 重量 | 尺寸 (L×W×H) |
| 20 pcs / 箱 | 15.5 Kgs | 450×375×320 mm (L×W×H) |
