2、正常使用下，液晶屏自售出之日起予以保修1年。

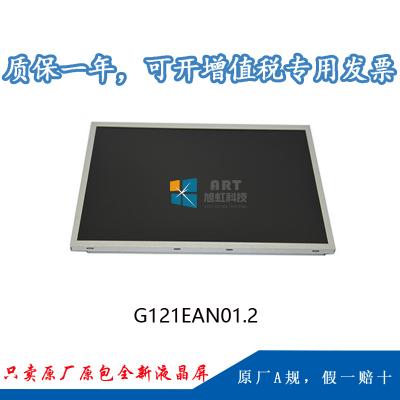

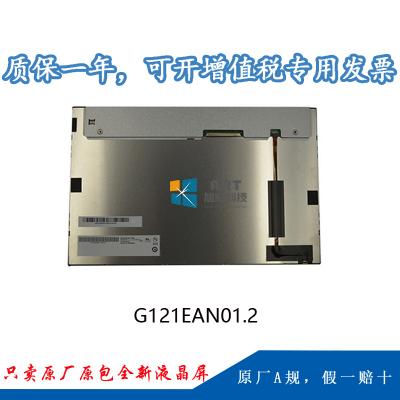

一、友达12.1寸液晶模组G121EAN01.2应用详情
|
基本信息： |
面板品牌 | AUO | 面板型号 | G121EAN01.2 |
| 面板尺寸 | 12.1英寸 | 面板应用 | 工业，户外高亮 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |||
|
工作环境： |
工作温度 | -30 ~ 85 °C | 存储温度 | -30 ~ 85 °C |
| RoHS状态 | RoHS | |||
| 典型特征 : | 广色域，表面雾面，6/8位灰阶可选，广视角，风景模式，宽温，超高亮度，白光LED背光，背光寿命大于7万小时，宽屏 | |||
二、友达12.1寸液晶模组G121EAN01.2结构详情
|
像素特征 : |
像素数量 | 1280(RGB)×800 , WXGA | 点间距 | 0.068×0.204 mm (H×V) |
| 像素布局 | RGB垂直条状 | 像素间距 | 0.204×0.204 mm (H×V) | |
|
结构尺寸 : |
显示区域 | 261.12×163.2 mm (H×V) | 可视区域 | 264.22(H) × 168.12(V) |
| 外观尺寸 | 278×184 mm (H×V) | 外观厚度 | 7.32/9.29 (Typ./Max) mm | |
|
外观特征 : |
外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比 | 16:10 (H:V) | |||
| 安装方式 : | Side mounting holes (4-M2) on left, right bezel | |||
| 其它特征 : |
重量 |
TBD | 表面处理 | 雾面，Hard coating (3H) |
三、友达12.1寸液晶模组G121EAN01.2光学详情
|
基本信息 :
|
面板亮度 | 1000 cd/m² (Typ.) | 对比度 |
1000:1 (Typ.) (透射) |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | IPS，常黑显示，透射式 | |
| 最佳视角 | 全视角 | 反应时间 | 25 (Typ.)(Tr+Td) ms | |
|
色彩性能 :
|
白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 262K/16.7M (6-bit / 8-bit) |
| 色域 | 72% NTSC (CIE1931) | 白场变动 | 1.33 (Max.)(5 points) | |
| 显示性能 : | 阳光下可视性 | 是 | ||
四、友达12.1寸液晶模组G121EAN01.2电子详情
| 工作频率 : | 60Hz |
| 翻转扫描 : | No |
| 功率消耗 : | 11.78W (Typ.) |
五、友达12.1寸液晶模组G121EAN01.2背光详情
|
背光特征 : |
灯管类型 | WLED | 灯管寿命 | 70K(Min.) (Hours) |
| 位置 | 侧入式光源 | |||
|
WLED电气 : |
电压供应 | 24.4/31.24V (Typ./Max.) | 电流供应 | 50mA (Typ.) |
| 功率消耗 | 4.88/6.25W (Typ./Max.) | |||
|
接口特征 : |
类型 | 包含在屏信号接口中 | ||
| 背光驱动 | 含LED驱动器 | |||
六、友达12.1寸液晶模组G121EAN01.2信号详情
| 信号系统 : | LVDS (1 ch, 6/8-bit) | |||||
|
信号电气 : |
电压输入 | 3.3V (Typ.) | 电流输入 | 458mA (Max.) | ||
| 功耗 | 1.65W (Max.) | |||||
|
端子详情： |
型号 | 脚间距 | Pin 数量 | 数量 | ||
| 093G30-B0001A-1 |
1.0 mm |
30 pins | 1 pcs | |||
提示：以上G121EAN01.2所有参数值均依据规格书手动录入，已尽力减少错误，但不能保证的完全正确。开发使用请以液晶屏规格书为准!
