13.3寸友达液晶屏
您现在的位置:首页 > 工业液晶屏 > 友达液晶屏 > 13.3寸 >
  • LSA40AT9001
  • LSA40AT9001
  • LSA40AT9001

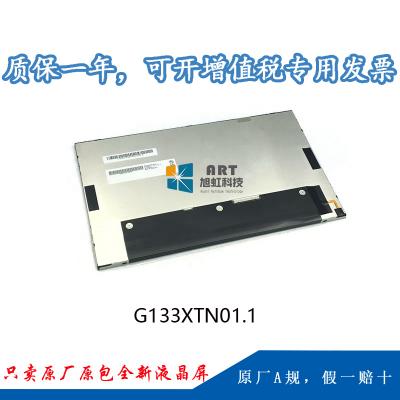

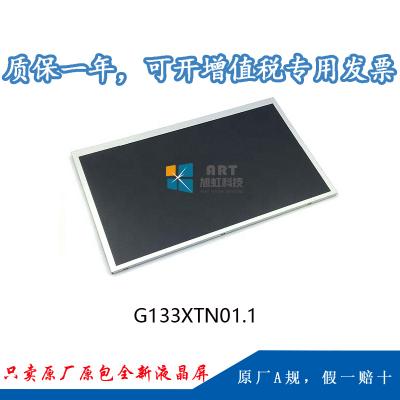

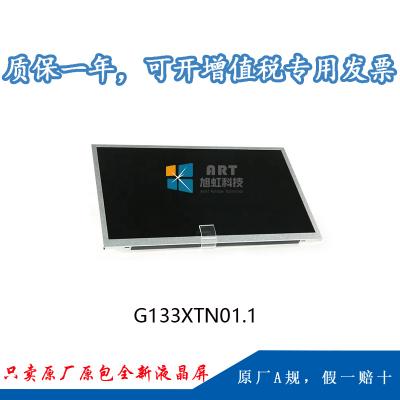

  • 型号:G133XTN01.1
  • 品牌:友达 (AUO)
  • 尺寸:13.3英寸
  • 分辨率:1366×768
  • 亮度:300 cd/m² (Typ.)
  • 视角:70/70/50/60 (Typ.)(CR≥10)
  • 接口:LVDS
  • 工作温度:-20 ~ 60 °C
  • 当前生产状态:已停产
技术参数
1、我公司G133XTN01.1为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,



一 、友达13.3寸工业G133XTN01.1应用详情

基础信息:

制造商

友达(AUO)

型号

G133XTN01.1

类型

a-Si TFT-LCD , 液晶模组

应用产品

工业

应用环境:

工作温度

-20 ~ 60 °C

存储温度

-30 ~ 70 °C

ROHS

ROHS



典型特征:

表面雾面,风景模式,白光LED背光,宽屏,信号端子倒装



二 、友达13.3寸工业G133XTN01.1结构详情

像素特征:

解析度

1366(RGB)×768 , WXGA

点间距

0.0716×0.2148 (H×V)mm

像素排列

RGB垂直条状

像素间距

0.2148×0.2148 (H×V)mm



结构尺寸:

显示区域(mm)

293.42(H) × 164.97(V)

开口区域(mm)

-

外观尺寸(mm)

306.3(H) × 203.7(V)

外观厚度(mm)

3.0 (Max.)

外观特征 :

物理性质

平面矩形

外观样式

-

宽高比

16:9 (H:V)

风景肖像

风景模式

其他参数:

重量

255g (Max.)

表面处理

雾面,Hard coating (3H)



三、友达13.3寸工业液晶模组G133XTN01.1光学详情



基础信息:

显示亮度

300 cd/m² (Typ.)

对比度

400:1 (Typ.) (透射)

可视角度

70/70/50/60 (Typ.)(CR≥10)

显示模式

TN,常白显示,透射式

推荐视角

-

响应时间(ms)

5.7/2.3 (Typ.)(Tr/Td)

色彩性能:

白色坐标

Wx:0.313; Wy:0.329

支持颜色

16.7M (6-bit + Hi-FRC)

色域

45% NTSC (CIE1931)

亮度均匀性

1.25 (Max.)(5 points)



四、友达13.3寸工业液晶模组G133XTN01.1电子详情

帧频率:

60Hz

翻转扫描 :

No



五、友达13.3寸工业液晶模组G133XTN01.1信号详情

信号电气:

电压供应

3.3V (Typ.)



电流供应

0.2/0.21A (Typ.)

功率消耗

0.66/0.76W (Typ./Max.)

信号类型:

LVDS (1 ch, 8-bit)

接口特征:

位置

背面

类型

端子



接口详情:

品牌

型号

脚距

脚数

数量

广濑电机

FH41-40S-0.5SH(05)

0.5 mm

40pins

1pcs



六、友达13.3寸工业液晶模组G133XTN01.1光源详情

光源特征 :

光源类型

WLED

位置

侧入式光源

寿命

20K(Typ.) Hours

接口特征:

类型

包含在屏信号接口中

光源驱动

含LED驱动器

驱动电气:

电压供应

5.0/12.0/21.0V (Min./Typ./Max.)

电流供应

0.18A (Typ.)

功率消耗

2.1/2.3W (Typ./Max.)

提示:以上G133XTN01.1所有参数值均依据规格书手动录入,已尽力减少错误,但不能保证的完全正确。开发使用请以液晶屏规格书为准!
