13.3寸友达液晶屏
您现在的位置:首页 > 工业液晶屏 > 友达液晶屏 > 13.3寸 >
  • LSA40AT9001
  • LSA40AT9001

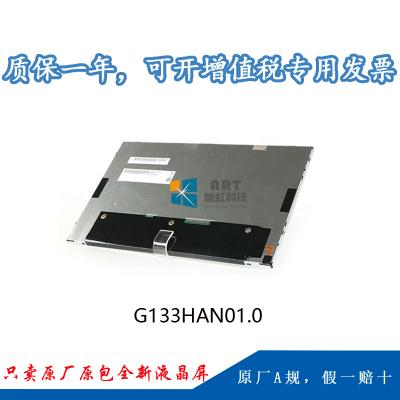

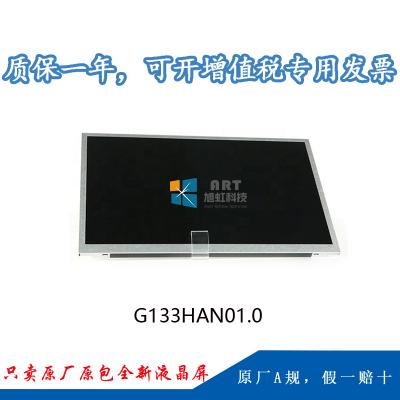

  • 型号:G133HAN01.0
  • 品牌:友达 (AUO)
  • 尺寸:13.3英寸
  • 分辨率:1920×1080
  • 亮度:400 cd/m² (Typ.)
  • 视角:89/89/89/89 (Typ.)(CR≥10)
  • 接口:LVDS
  • 工作温度:-20 ~ 70 °C
  • 当前生产状态:已停产
技术参数
1、我公司G133HAN01.0为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年。



一、友达13.3寸液晶模组G133HAN01.0 应用详情

基本信息:

面板品牌 AUO 面板型号 G133HAN01.0
屏幕类型 a-Si TFT-LCD , 液晶模组
屏幕尺寸 13.3吋



适用于

工业,游戏



工作环境:

工作温度 -20~ 70 °C 存储温度 -20 ~ 70 °C
RoHS RoHS
典型特征 : 广色域,表面雾面,广视角,风景模式,白光LED背光,背光寿命大于5万小时,宽屏



二、友达13.3寸液晶模组G133HAN01.0 光学详情

基础信息:

亮度 400cd/m² (Typ.)

对比度

800:1 (Typ.) (透射)
可视角度 85/85/85/85 (Typ.)(CR≥10) 最佳角度 全视角
响应速度 25 (Typ.)(Tr+Td) ms 光学模式 AHVA,常黑显示,透射式



色彩性能:

色度 Wx:0.313; Wy:0.329

颜色数量

16.7M (8-bit)
色域 90% NTSC (CIE1931) 白场变动 1.25/1.33 (Typ./Max.)(5 points)



三、友达13.3寸液晶模组G133HAN01.0 结构详情



像素特征 :

分辨率 1920(RGB)×1080 , FHD 像素配置 RGB垂直条状
点间距(W×H) 0.05095×0.15285 mm 像素间距(W×H) 0.15285×0.15285 mm



物理尺寸 :



显示尺寸 293.472(W)×165.078(H) mm 外观尺寸 309.7(W)×184.1(H) mm
可视尺寸 295.07(W)×166.68(H) mm 外观厚度 10.1 (Max.) mm



外观特征 :

物理形状 平面矩形 风景肖像 风景模式
宽高比(W:H) 16:9 外观样式 厚屏 (PCBA弯折, 厚度≥5.2mm)

安装方式 :

Side mounting holes (4-M2) on left, right bezel
其它细节 : 重量 500g (Typ.) 表面处理 雾面



四、友达13.3寸液晶模组G133HAN01.0 电子详情

刷新频率 : 60Hz

翻转扫描 :

No
功率总耗 : 16.8W (Typ.)



五、友达13.3寸液晶模组G133HAN01.0 信号详情



信号电气 :

输入电流 500mA (Max.) 输入电压 3.3V (Typ.)
功率消耗 1.8W (Max.) 信号接口 LVDS (2 ch, 8-bit)
接口特征 : 位置 背面 类型 端子



接口详情 :

品牌 型号 脚距 脚数 数量
广濑电机 DF19K-30P-1H 1.0 mm 30pins 1pcs



六、友达13.3寸液晶模组G133HAN01.0 发光详情



光源特征 :

灯管类型 WLED 位置 侧入式光源
灯管寿命 50K(Typ.) (Hours)
接口特征 : 类型 端子



接口详情 :

品牌 型号 脚距 脚数 数量
广濑电机 DF19G-8P-1H 1.0 mm 8 pins 1 pcs
灯管驱动 : 含LED驱动器
驱动电气 : 输入电压 12.0±1.2V 输入电流 1.25A (Typ.)
功率消耗 15W (Max.)



七、友达13.3寸液晶模组G133HAN01.0 包装详情



包装箱 :

数量

尺寸 (L×W×H)

重量
20 pcs / 箱 480×275×450 mm 10.5 Kgs


提示:以上G133HAN01.0所有参数值均依据规格书手动录入,已尽力减少错误,但不能保证的完全正确。开发使用请以液晶屏规格书为准!
