友达

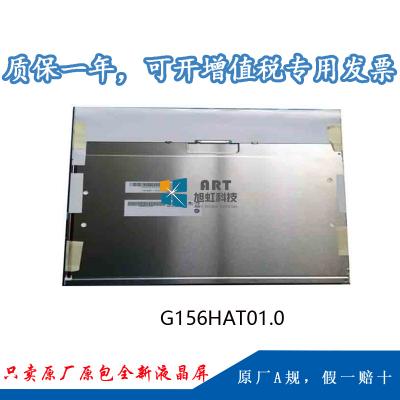

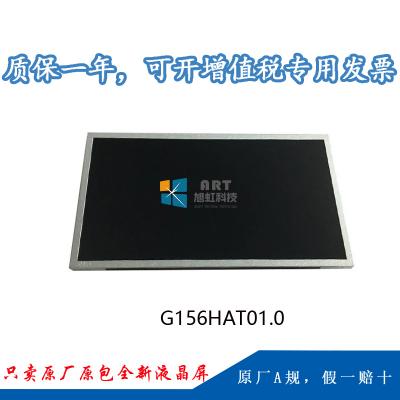

G156HAT01.0

a-Si TFT-LCD , 液晶模组

-

最大额定：

RoHS

工作温度

存储温度

抗振能力

RoHS

-10 ~ 60 °C

-10 ~ 60 °C

-

适用于：

工业

典型特征：

广色域，广视角，风景模式，白光LED背光，背光寿命大于5万小时，宽屏

像素特征：

分辨率

像素配置

点间距(mm)

像素间距(mm)

1920(RGB)×1080 ,   FHD

RGB垂直条状

0.05975×0.17925   (H×V)

0.17925×0.17925   (H×V)

结构尺寸：

显示尺寸mm

可视尺寸mm

外观尺寸mm

外观厚度(mm)

344.16(H) ×   193.59(V)

345.56(H) ×   194.99(V)

370.4(H) ×   227.89(V)

11.45 (Typ.)

外观特征：

物理形状

宽高比

风景肖像

外观样式

平面矩形

16:9(H:V)

风景模式

-

触摸屏：

同时触点

-

信号接口

-

控制器

含有控制器

触摸屏

带触摸屏

安装方式：

Side mounting   holes (4-M3) on left, right bezel

其它参数 :

重量

1.14Kgs (Typ.)

表面处理

Hard coating   (7H)

425 cd/m² (Typ.)

T AHVA，常黑显示，透射式

800 : 1 (Typ.) (透射)

可视角度(L/R/U/D)

最佳视角

响应速度

89/89/89/89   (Typ.)(CR≥10)

全视角

25 (Typ.)(Tr+Td)

色度

-

色彩性能：

色域

颜色数量

亮度均匀性

72% NTSC   (CIE1931)

16.2M (6-bit +   FRC)

1.25/1.33   (Typ./Max.)(9 points)

翻转扫描 :

No

3.3V (Typ.)

240/290mA   (Typ./Max.)

0.79/0.98W   (Typ./Max.)

接口特征：

信号类型

物理类型

接口位置

eDP (2 Lanes)

端子

-

接口详情：

品牌

型号

数量

脚数

脚间距

脚定义

I-PEX

20455-030E-76B

1 pcs

30 pins

0.5 mm

WLED

侧入式光源

50K(Min.)

-

-

-

接口特征：

WLED驱动状态

物理类型

接口位置

含LED驱动器

-

-

WLED驱动电气：

输入电压

输入电流

功率消耗

10.8/12.0/21.0V   (Min./Typ./Max.)

-

8.3/10.4W   (Typ./Max.)
